产品特性

●封闭式直线轴承座标准设计

●安装LINPB-11R精密直线轴承

●基座材料采用阳极氧化铝合金

●自润滑免维护

●适合高速直线运动

标准精度

补偿间隙

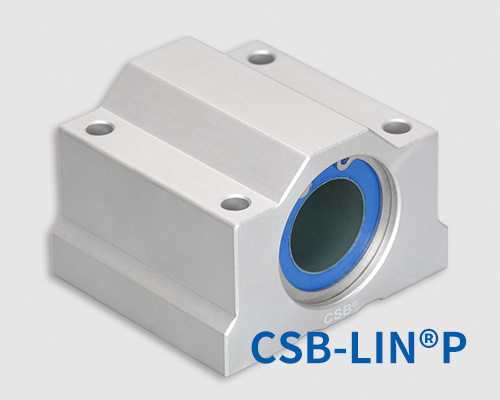

LINPB-11G标准精密直线轴承座

产品编码：

ID F8[mm]：

ID-最大公差 [mm]：

ID-最小公差 [mm]：

h [mm]：

D [mm]：

W [mm]：

H [mm]：

G [mm]：

A [mm]：

J [mm]：

E [mm]：

S1 [mm]：

S2 [mm]：

K [mm]：

L [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

*订货周期 [wks]：

下载CAD

加入购物车

订购产品

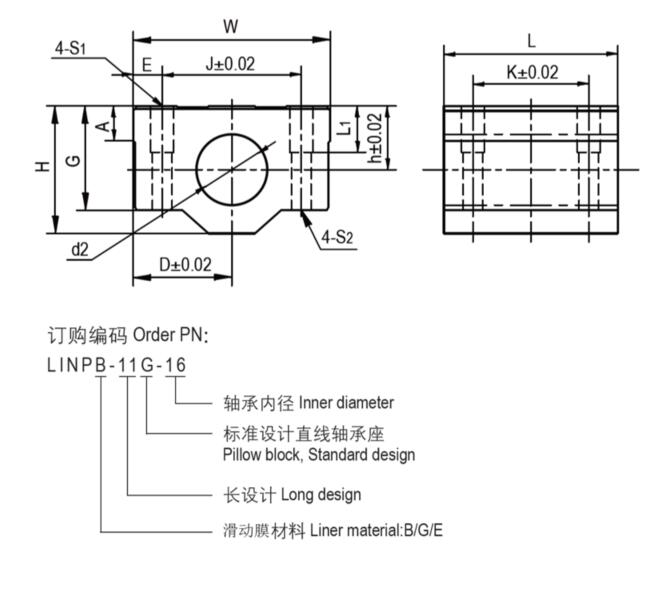

结构图片

▊CSB-LIN® P 精密直线轴承滑动膜材料TEFPLAS^®

TEFPLAS^® B 是综合高承载与耐磨特性的标准材料，适用于硬度HRC35以上钢轴或硬质阳极氧化铝轴；

TEFPLAS^® G 出色的耐磨性能，较低的启动摩擦力，适用于硬轴、硬质阳极氧化铝轴；

TEFPLAS^® E 符合FDA食品接触安全材料，适用于不锈钢轴或铝轴。

▊LINPB-11G精密直线轴承承载能力

产品编码	内径	最大许可动载荷	最大许可静载荷	重量
产品编码	[mm]	[N]	[N]	[g]
LINPB-11G-12	12	3840	7680	79
LINPB-11G-16	16	5760	11520	125
LINPB-11G-20	20	9000	18000	159
LINPB-11G-25	25	14500	29000	343
LINPB-11G-30	30	20400	40800	450
LINPB-11G-40	40	32000	64000	1021
LINPB-11G-50	50	50000	100000	1871

精密轴

AS表面硬化铝轴-适配LIN直线轴承；
CS硬铬钢轴-性价比更高；
ES不锈钢304轴-适合化学液体；
可提供轴端加工和打孔服务

详情

▊CSB-LIN®P精密直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

CSB-LIN®P精密直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与轴承的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。
