产品特性

●开口式直线轴承座设计

●安装LINPB-11RK精密直线轴承

●基座材料采用阳极氧化铝合金

●自润滑免维护

●适合高速直线运动

标准精度

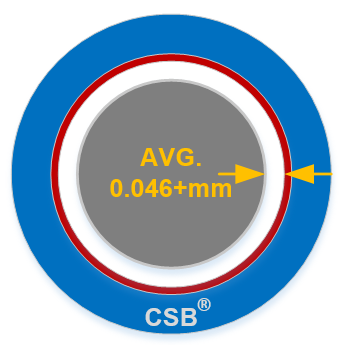

补偿间隙

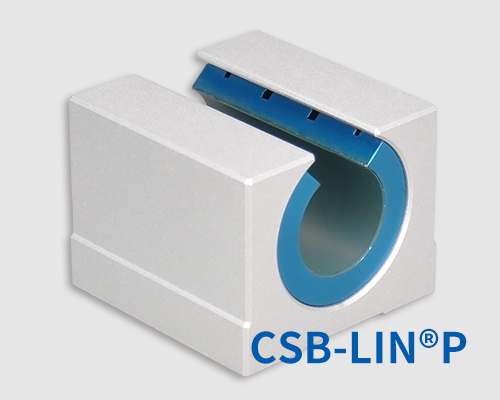

LINPB-11GK开口式精密直线轴承座

产品编码：

ID F8[mm]：

ID-最大公差 [mm]：

ID-最小公差 [mm]：

W [mm]：

G [mm]：

A [mm]：

M [mm]：

h2 [mm]：

D [mm]：

U [°]：

J [mm]：

K [mm]：

S1 [mm]：

S2 [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

*订货周期 [wks]：

下载CAD

加入购物车

订购产品

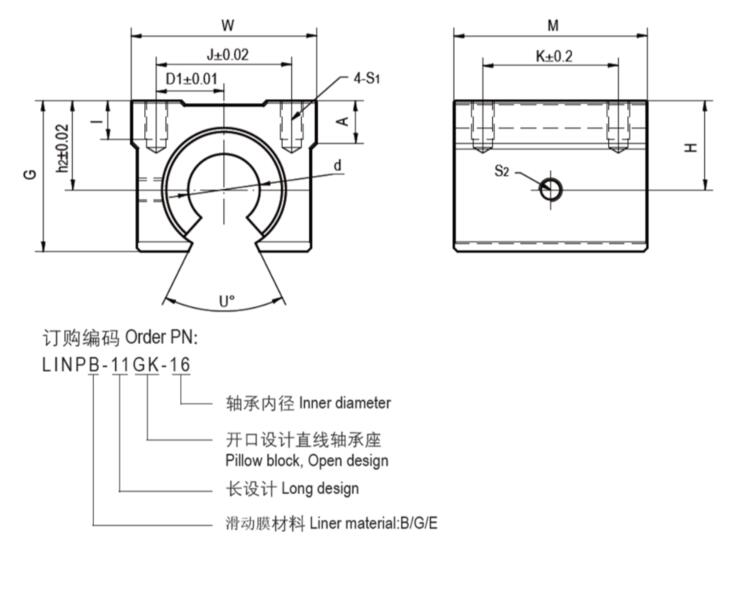

结构图片

▊CSB-LIN® P 精密直线轴承滑动膜材料TEFPLAS^®

TEFPLAS^® B 是综合高承载与耐磨特性的标准材料，适用于硬度HRC35以上钢轴或硬质阳极氧化铝轴；

TEFPLAS^® G 出色的耐磨性能，较低的启动摩擦力，适用于硬轴、硬质阳极氧化铝轴；

TEFPLAS^® E 符合FDA食品接触安全材料，适用于不锈钢轴或铝轴。

▊LINPB-11GK精密直线轴承承载能力

产品编码	最大许可动载荷 [N]			最大许可静载荷 [N]			重量
产品编码	0°	90°	180°	0°	90°	180°	[g]
LINPB-11GK-12	3840	3190	960	7680	6381	1920	79
LINPB-11GK-16	5760	4864	1584	11520	9727	3168	125
LINPB-11GK-20	9000	8100	3600	18000	16200	7200	159
LINPB-11GK-25	14500	13154	6090	29000	26309	12180	343
LINPB-11GK-30	20400	18700	9112	40800	37400	18224	450
LINPB-11GK-40	32000	29600	15200	64000	59200	30400	1021
LINPB-11GK-50	50000	46650	25000	100000	93300	50000	1871

支撑轴

窄矮型设计轴支撑；标准型设计轴支撑； 10种不同尺寸常备库存；可选配3种轴材料：AS表面硬化铝轴，CS硬铬钢轴，ES不锈钢304轴

详情

精密轴

AS表面硬化铝轴-适配LIN直线轴承；
CS硬铬钢轴-性价比更高；
ES不锈钢304轴-适合化学液体；
可提供轴端加工和打孔服务

详情

▊CSB-LIN®P精密直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

CSB-LIN®P精密直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与轴承的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。

CSB®LINP-11GK标准型开口直线轴承座 1142 次

出版时间 09-2021

文件类型 PDF文件

出版序号 CSB/CAT.062E

文件大小 466KB

1142 次

立即下载
