产品特性

C03.32重载型塑料拖链结合了电缆拖链之前所有的优点，是所有DURAMOV®塑料拖链中最好的。在与其它系列塑料拖链具有相同或更小尺寸的情况下，具有更好的稳固性。使用C03.32重载电缆拖链成本更低，寿命更长
● 长期使用温度：-40/+120℃

● 内高Hi：32 mm
● 内宽Bi：50-200 mm
● 弯曲半径R：63-300 mm
● 节距Pitch：56 mm

电缆拖链

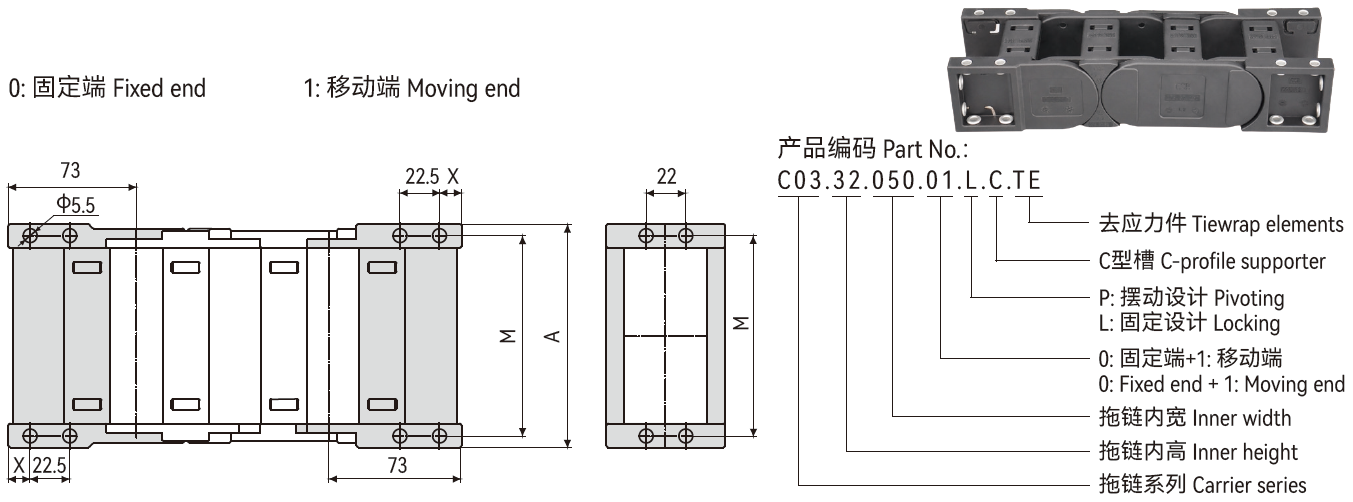

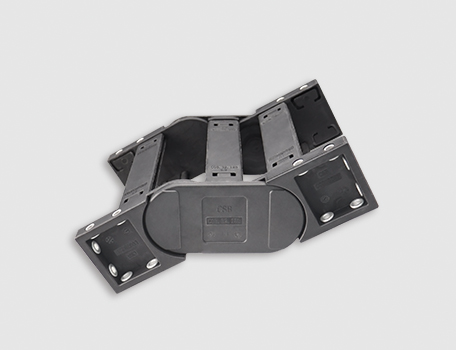

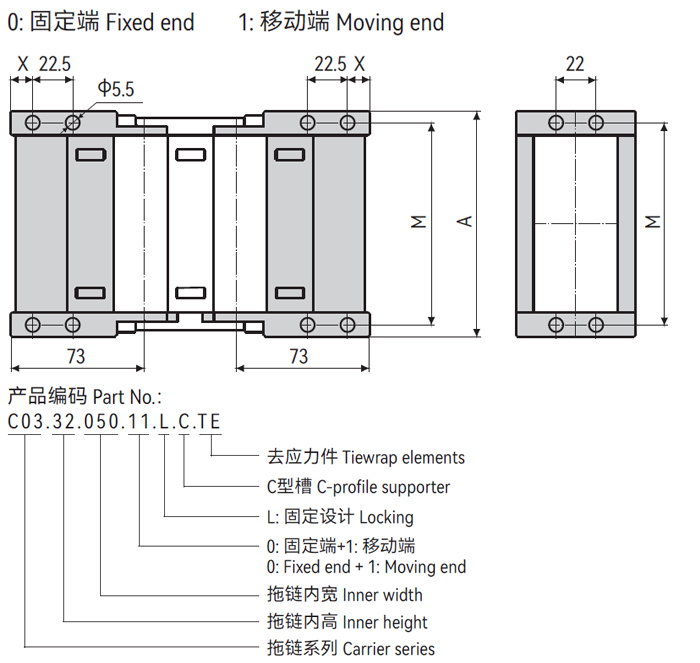

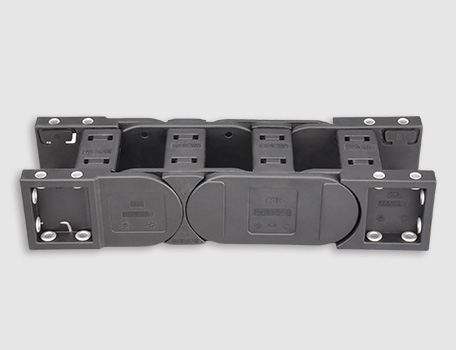

节数=偶数，固定接头

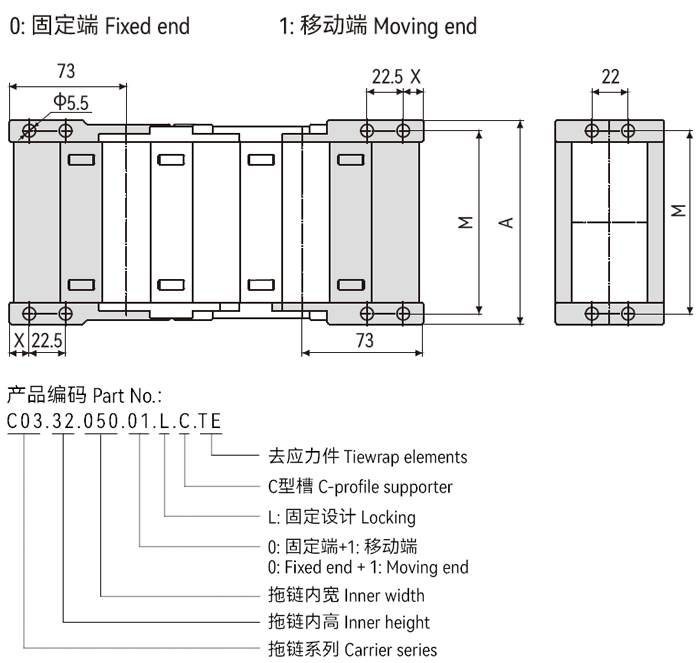

节数=奇数，固定接头

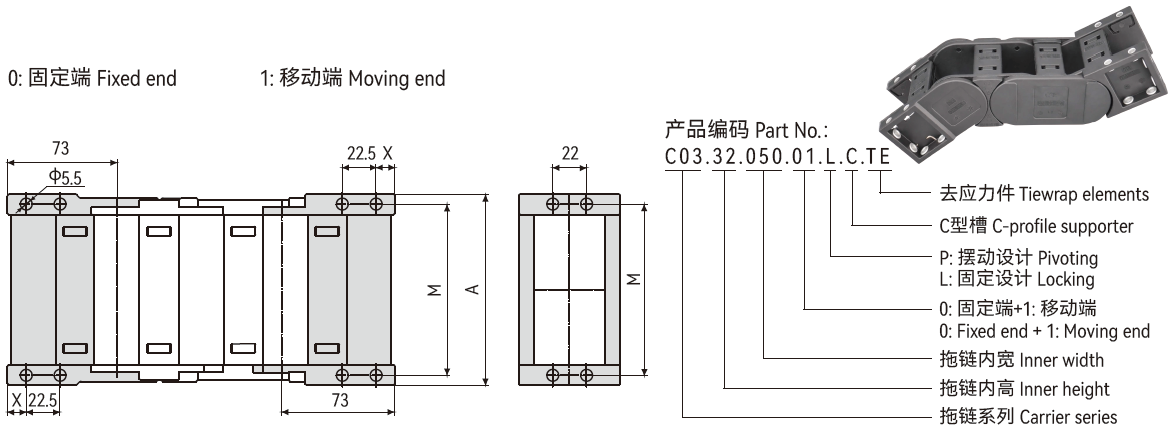

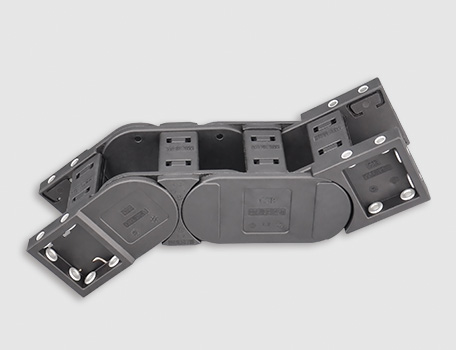

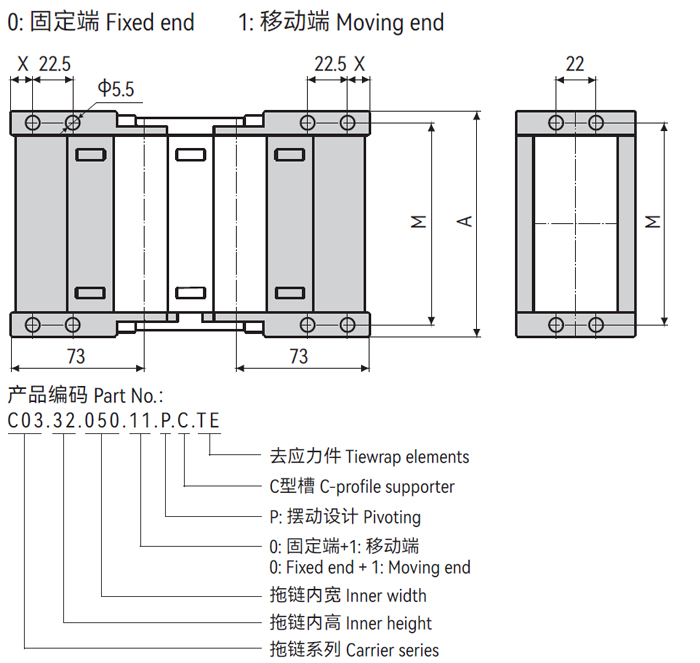

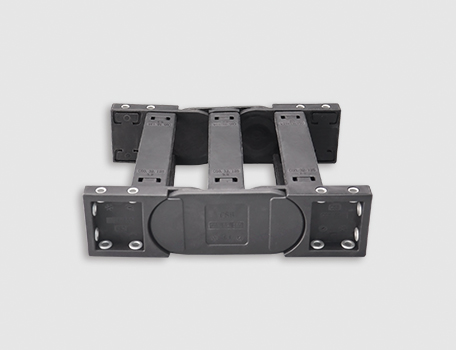

节数=偶数，摆动接头

节数=奇数，摆动接头

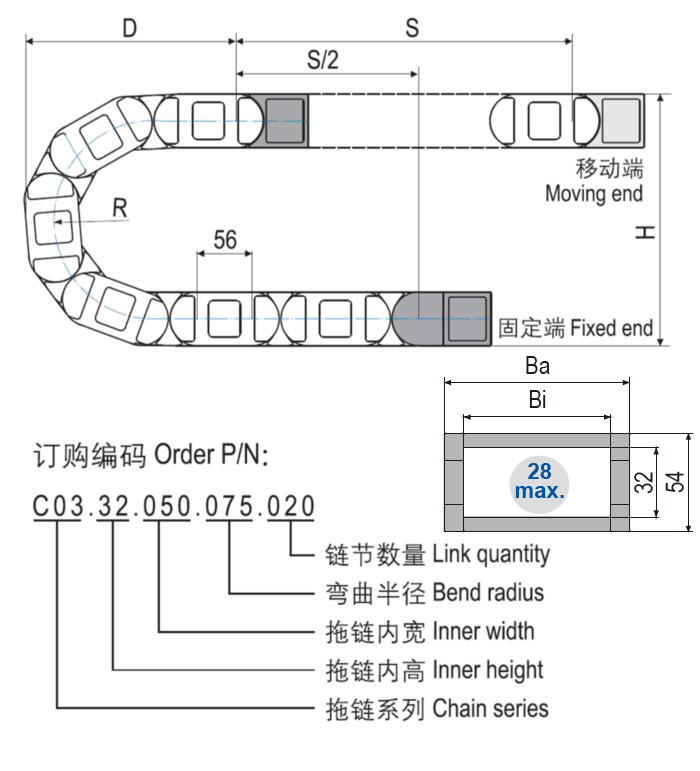

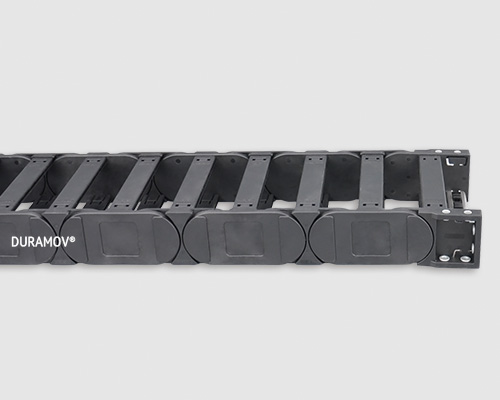

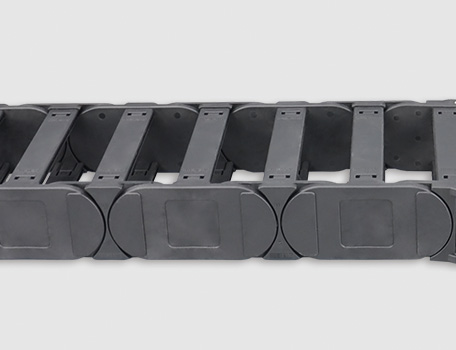

C03.32重载型电缆拖链

产品编码：

下载CAD

加入购物车

订购产品

结构图片

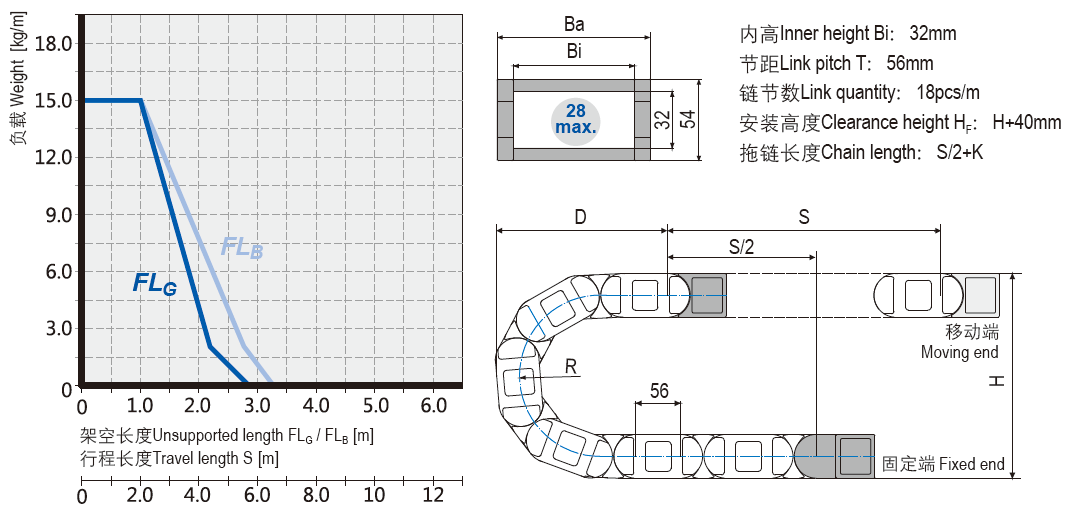

▊技术参数

架空长度	≤ 3.0m	速度/ 加速度 FL_G	≤ 10 [m/s] / 50 [m/s² ]
滑行距离	10-200m	速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s² ]
竖直悬挂	≤ 30m	滑行速度/ 加速度	≤ 4 [m/s] / 25 [m/s² ]
垂直站立	≤ 2.5m	允许温度	-40℃ ~120℃
侧向架空	≤ 2.0m	阻燃等级	UL94 HB

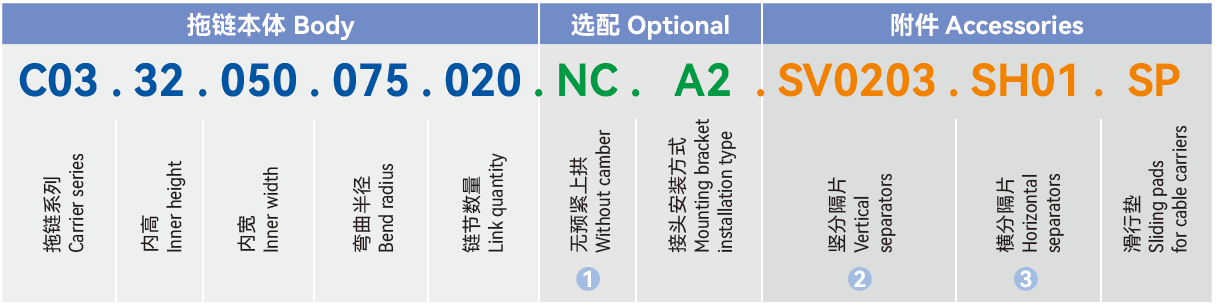

▊预装拖链订购编码


① 根据需求提供无预应力上拱度NC版本拖链
② SV0203: 每间隔2pcs空链节安装3pcs竖分隔片
③ SH01: 横分隔件1pc 默认安装中间孔位

BL 波纹管

BL波纹管适用于众多通用机械行业，出色的耐低温和自阻燃性能还适用于汽车工业。此系列波纹管可在低温下保持较好的抗冲击性能，并具有良好的耐候性...

详情

单层电缆夹

● 可与C03系列接头及C型支架集成
● 节约安装时间、空间、成本、紧凑的模块化设计
● 支撑面长，具有良好的稳定性
● 更方便固定电缆，易于拆装

详情

C03 C型支架（重型）

● C型支架铝合金阳极氧化表面
● 消除应力塑料元件可在导向槽内滑动
● 方便固定电缆并易于拆装
● 作为独立部件供货

详情

C03 C型支架

● C型支架铝合金阳极氧化表面
● 消除应力塑料元件可在导向槽内滑动
● 方便固定电缆并易于拆装
● 作为独立部件供货

详情

横分隔片

● 配合竖分隔片使用将电缆拖链内空间上下分层布置
● 竖分隔片可沿横分隔片水平方向自由移动
● C02与C03预装电缆拖链可选通用配置

详情

C03电缆拖链长行程拖行-滑行垫

● 用于C03塑料电缆拖链长行程保护
● 经过摩擦优化耐磨复合塑料制成
● 坚固耐用，延长电缆拖链寿命
● 作为独立部件供货

详情

C03拖链消除应力单元

● 适用C型支架，配合扎带使用
● 更方便固定电缆，易于拆装
● 节约安装时间，空间、成本，紧凑的模块化设计

详情

C03电缆拖链竖分隔片

● 将塑料拖链内空间按需分隔开电缆、油管、气管等保护作用
● 高强度分隔片可稳固装备在塑料拖链中
● 简单快速安装

详情

▊ CSB重载型电缆拖链安装说明

▊拖链安装尺寸

重载型电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R	063	075	100	125	150	175	200	225	250	300
H	180	204	254	301	354	404	454	494	554	654
D	174	186	211	236	261	286	311	331	361	411
K	310	350	430	505	585	665	745	805	900	1055

*实际安装高度：H_F=H+40mm（负载 2.5kg/m)

▊C03.32长行程滑行应用 | 10-200m

R	063	075	100	125	150	175	200	225	250	300
H2	126	150	166	166	166	166	166	166	166	166
D2	146	158	370	470	500	655	770	900	930	1100
K2	310	350	616	784	896	1120	1288	1456	1568	1904
△CL	-	-	160	210	240	370	460	540	570	690
