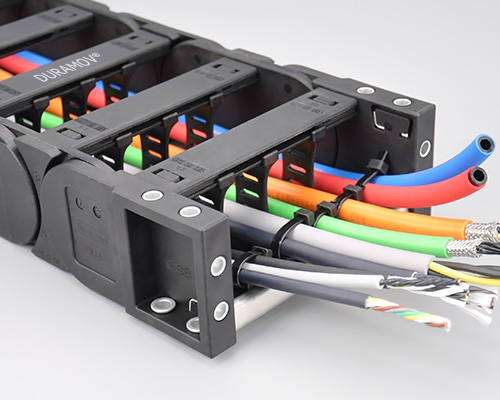

重载型电缆拖链C03

产品特性

C03重载型电缆拖链结合了电缆拖链之前所有的优点,是所有DURAMOV®电缆拖链中最好的。在与其它系列拖链具有相同或更小尺寸的情况下,具有更好的稳固性。使用C03电缆拖链成本更低,寿命更长
● 接头可在任意边连接
● 长寿命:侧向滑动面设计
● 高强度与稳定性:“舌榫”结构设计,具有更高的强度与负载
● 装配速度快:快速锁紧横杆安装简单

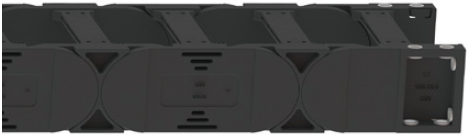

C03.32重载型电缆拖链
C03.32重载型电缆拖链

● 内高Hi:32 mm
● 内宽Bi:50-200 mm
● 弯曲半径R:63-300 mm
● 节距Pitch:56 mm

更多

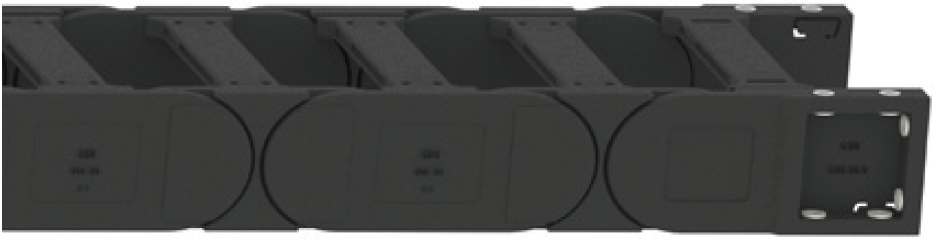

C03.42重载型电缆拖链
C03.42重载型电缆拖链

● 内高Hi:42 mm
● 内宽Bi:50-200 mm
● 弯曲半径R:75-350 mm
● 节距Pitch:67 mm

更多
C03.56重载型电缆拖链
C03.56重载型电缆拖链

● 内高Hi:56 mm
● 内宽Bi:100-300 mm
● 弯曲半径R:135-400 mm
● 节距Pitch:91 mm

更多
C03.80重载型电缆拖链
C03.80重载型电缆拖链

● 内高Hi:80 mm
● 内宽Bi:100-300 mm
● 弯曲半径R:150-500 mm
● 节距Pitch:111 mm

更多

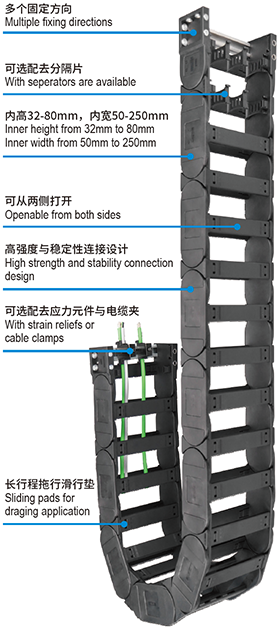

▊ 产品简介

C03重载型电缆拖链结合了电缆拖链之前所有CSB重载型电缆拖链

的优点,是所有DURAMOV®电缆拖链中最好的。

在与其它系列拖链具有相同或更小尺寸的情况

下,具有更好的稳固性。使用C03电缆拖链成本

更低,寿命更长。



重载型电缆拖链C03可从两侧打开   可从两侧打开





重载型电缆拖链阻燃等级  阻燃等级 UL94 HB

重载型电缆拖链符合CE标准   符合CE 标准

重载型电缆拖链RoHS认证    RoHS认证

ESD抗静电荷/防爆微型电缆拖链     根据需求提供ESD抗静电荷/防爆版拖链C03E


▊ 标准尺寸

重载型电缆拖链产品编码

内宽 Bi

[mm]

外宽 Ba

[mm]

内高 Hi

[mm]

外高 Ha

[mm]

弯曲半径 R

[mm]

架空长度

[m]

重载型电缆拖链C03.32C03.3250-20073-223325463-300≤3.0
重载型电缆拖链C03.42C03.4250-20076-226426475-350≤4.2
重载型电缆拖链C03.56C03.56100-300134-3345684135-400≤5.0
重载型电缆拖链C03.80C03.80100-300148-29880108150-500≤5.8


▊ CSB重载型电缆拖链安装说明

CSB重载型电缆拖链安装说明

拖链架空安装

如果在整个行程中拖链的上部未接触下部。这种情况我们称之为架空。移动端到拖链弯曲半径圆弧的距离称之为架空长度。架空是常用的应用。拖链非常适用高要求长使用寿命的场合。最在架空长度取决于拖链或拖管的类型以及内部负载。

FLG-拖链直线架空安装

FLG是指拖链运行时上部有上拱,呈直线或者有10-50mm的塌腰。 FLG使用是推荐的应用。拖链在这种情况下运行噪音更低,而且磨损更小。

拖链直线架空安装拖链直线架空安装
 FLG的应用可以达到最长的使用寿命,最大的速度及加速度。

拖链安全塌腰架空安装

FLB拖链运行时有大于10-50mm(根据不同拖链大小)的塌腰但又小于最大塌腰的状态。FLB应用在许多情况下是允许使用的,但当频率或加速度较大时很容易产生问题。

拖链安全塌腰架空安装
 FLG的应用可以达到最长的使用寿命,最大的速度及加速度。

拖链危险塌腰架空安装

如果塌腰大于FLB,则我们称之为危险塌腰。这种安装需要避免或者要有特殊的条件限定。当长时间后拖链或者拖管出现了危险塌腰,则表示需要更换。如果您的应用需要危险塌腰。

拖链危险塌腰架空安装

拖链竖直悬挂安装

根据悬挂应用的原理,拖链可达到100米高度。使用内部分隔片的拖链能够在同一系统中安装不同的管线,而且不会相互缠绕。对于悬挂使用,我们推荐采用固定式接头。

电缆及介质管

在垂直悬挂应用中有两个重要因素,即管线在拖链中的铺设方式以及在端点的固定方式:所有电缆及介质管都必须悬挂,以便承受自重。拖链只是起规范管线作用,而不承受任何附加张力。内部分隔片可用于明确分隔所有电缆及介质管。电缆及介质管必须可靠的固定在拖链的两端。这些设计的首先必须保证电缆能够自由移动,并承受自重。

存在横向加速度的垂直运动

如果存在横向加速度,则大多数拖链必须安装挡板。左图即显示了这个原理。也可部分安装档板,但是它必须至少覆盖拖链可能摇摆处。如果可以选择,应优先考虑图A方案。拖链侧面的附加导向装置有助于进一步的稳定拖链。

拖链竖直悬挂安装拖链竖直悬挂安装

拖链垂直-站立应用

站立使用广泛应用于各种机器设备中,以引导电缆沿垂直直线方向运动。

接头

必须使用接头,以确保拖链正常运行。我们强烈推荐使用固定式接头,因为这种接头能够与机器平齐连接。

电缆及介质管

电缆及介质管必须铺设在拖链中,以便自由弯曲。为了精确引导电缆及介质管,我们强烈推荐使用内部分隔片模块。电缆必须在拖链两端用去应力元件固定。

横向加速度

如果存在横向加速度,拖链应沿着外半径方向提供支撑。对于更高的拖链高度,通常建议至少沿着外半径方向支撑三个链节。如果高度及重量达到最大值,通常必须支撑整个拖链。由于重量、行程高度、拖链类型及弯曲半径存在各种组合方式。我们建议您和我们联系。

拖链垂直-站立应用    拖链垂直-站立应用

侧向安装拖链

拖链侧向安装时架空长度有限。这种情况下的“架空长度”取决于下列几个因素:
 1、负载
 2、拖链宽度
 3、弯曲半径
 4、平行布置
 对于侧向安装使用,我们建议使用固定式接头

侧向安装拖链

拖链负载越大,架空长度越短。如果侧向安装,则拖链宽度即为高度。由于“高度”增加,拖链系统的稳定性相应得到提高。较小的弯曲半径可进一步提高稳定性。如果在两条拖链的平行运动中增加第二轴附加运动,会使架空长度缩短。对于负载较低的应用,使用标准接头即可。但是,如果负载较高,行程较长,则拖链必须配有整体或部分支撑。由于应用可能性多种多样。
 如果安装高度有限,强烈推荐采用侧向安装拖链
 根据客户要求,可提供侧向安装架空长度标准值,架空长度可通过支撑接头旁的链节得以延伸
 3、弯曲半径
 4、平行布置
 对于侧向安装使用,我们建议使用固定式接头

电缆或者软管在拖链中的布置

为了保证拖链的功能正常并且为了避免其中的电缆或者软管遭到损伤,在布置电缆或者软管时必须遵守某些原则:

电缆或者软管在拖链中的布置电缆与周围空间及其他电缆之间要留出至少10%电缆直径的距离,液压管线至少要留出20%
电缆或者软管在拖链中的布置为了减少可能存在的摩擦,避免电缆或者软管等具有不同外皮材质的管线放置在一起。(例如,电缆与液压管线)
电缆或者软管在拖链中的布置在有多根电缆和软管的应用中,为了避免它们之间的相互摩擦,最好将它们放置在适当的独立空间内并且用隔片将它们相互分隔。如果没有条件实现,则要确保它们之间留有足够的空间以免发生相互摩擦(H<D)
电缆或者软管在拖链中的布置布置电缆或者软管的时候要根据它们的直径和重量以对称的方式进行布置,最大和最重的电缆放置在截面的最外侧,小的和轻的电缆放在内侧。
C03电缆拖链竖分隔片
C03电缆拖链竖分隔片

● 将塑料拖链内空间按需分隔开电缆、油管、气管等保护作用
● 高强度分隔片可稳固装备在塑料拖链中
● 简单快速安装

更多
C03拖链消除应力单元
C03拖链消除应力单元

● 适用C型支架,配合扎带使用
● 更方便固定电缆,易于拆装
● 节约安装时间,空间、成本,紧凑的模块化设计

更多
C03电缆拖链长行程拖行-滑行垫
C03电缆拖链长行程拖行-滑行垫

● 用于C03塑料电缆拖链长行程保护
● 经过摩擦优化耐磨复合塑料制成
● 坚固耐用,延长电缆拖链寿命
● 作为独立部件供货

更多
横分隔片
横分隔片

● 配合竖分隔片使用将电缆拖链内空间上下分层布置
● 竖分隔片可沿横分隔片水平方向自由移动
● C02与C03预装电缆拖链可选通用配置

更多
BL 波纹管
BL 波纹管

BL波纹管适用于众多通用机械行业,出色的耐低温和自阻燃性能还适用于汽车工业。此系列波纹管可在低温下保持较好的抗冲击性能,并具有良好的耐候性...

更多

DURAMOV®电缆拖链查询系统V1.0©是基于CSB®实验室大量的测试数据以及拖链材料特性结合分析计算,您可以通过输入填充电缆、气管以及油管参数,并结合拖链安装尺寸参数等进行模拟计算,系统会根据输入参数校核校核拖链数据,最终输出适配的电缆拖链。

由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数,数据校核具有一定的局限性;CSB®建议电缆拖链在设备上需再次做测试验证以完全符合实际使用要求。

DURAMOV®电缆拖链查询系统输出数据信息仅供设计选型参考,不可作为最终电缆拖链符合性判定依据;如有疑问请与CSB®销售工程师联系。

C03 重载型电缆拖链

文件类型 PDF文件
文件大小 729KB
出版时间 10-2023
出版序号 CSB/CAT.064
立即下载

239 次

▊ 典型适用行业和应用

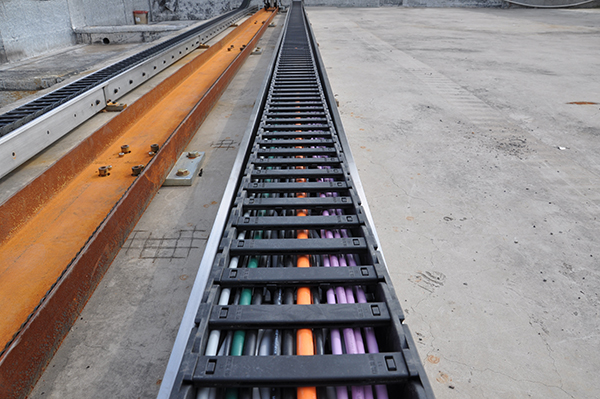

● 升降平台和起重机               1694148861592148.jpg

● 通用机械

● 搬运机器

● 制冷工程

● 工程机械

● 木工机械

● 石材切割机

● 长行程拖行应用
