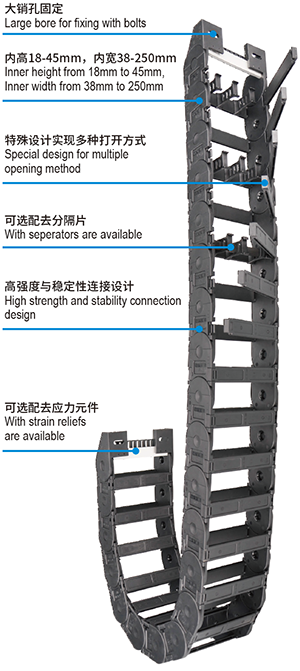

产品特性

C02通用型拖链是应用范围广泛的电缆拖链，简单而多功能的组装结合坚固性，高强度配合更安静的运动，更长的电缆寿命和许多安装选项
● 易于安装：拖链内外侧均可打开
● 高强度：大直径孔销固定，横杆高强度锁紧设计
● 长寿命：侧向滑动面设计
● 长架空行程：高强度双限位块
● 安装选项：带或不带消除应力元件

根据需求提供ESD抗静电荷/防爆版拖链C02E

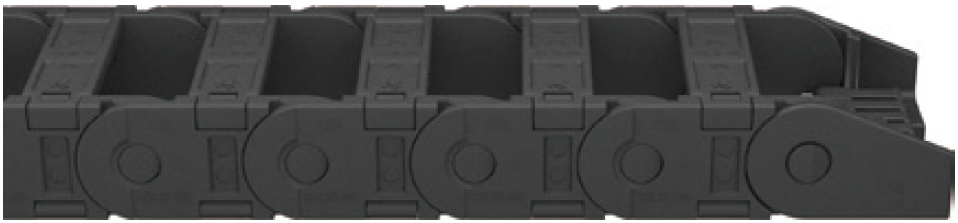

C02.18通用型电缆拖链

● 内高Hi：18 mm
● 内宽Bi：38-125 mm
● 弯曲半径R：38-150 mm
● 节距Pitch：40 mm

详情

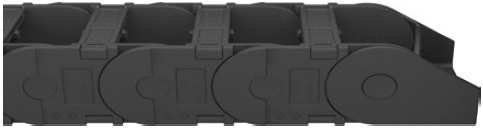

C02.25通用型电缆拖链

● 内高Hi：25 mm
● 内宽Bi：38-125 mm
● 弯曲半径R：55-250 mm
● 节距Pitch：46 mm

详情

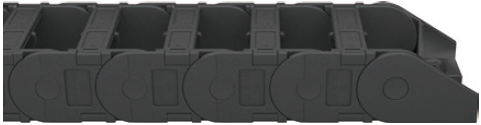

C02.35通用型电缆拖链

● 内高Hi：35 mm
● 内宽Bi：50-150 mm
● 弯曲半径R：63-250 mm
● 节距Pitch：56 mm

详情

C02.45通用型电缆拖链

● 内高Hi：45 mm
● 内宽Bi：75-175 mm
● 弯曲半径R：75-300 mm
● 节距Pitch：67 mm

详情

▊ 产品简介

C02通用型电缆拖链是应用范围广泛的产品， CSB通用型电缆拖链

简单而多功能的组装结合坚固性，高强度配合

更安静的运动，更长的电缆寿命和许多安装选

项。

通用型电缆拖链C02多种打开方式

多种打开方式

通用型电缆拖链阻燃等级阻燃等级 UL94 HB

通用型电缆拖链符合CE标准符合CE 标准

通用型电缆拖链RoHS认证 RoHS认证

ESD抗静电荷/防爆微型电缆拖链根据需求提供ESD抗静电荷/防爆版拖链C02E

▊ 标准尺寸

通用型电缆拖链	产品编码	内宽 Bi [mm]	外宽 Ba [mm]	内高 Hi [mm]	外高 Ha [mm]	弯曲半径 R [mm]	架空长度 [m]
	C02.18	38-125	54-141	18	28	38-150	≤1.8
	C02.25	38-125	54-141	25	35	55-250	≤2.4
	C02.35	50-150	66-194	35	50	63-250	≤2.8
	C02.45	75-175	95-270	45	64	75-300	≤3.7

BL 波纹管

BL波纹管适用于众多通用机械行业，出色的耐低温和自阻燃性能还适用于汽车工业。此系列波纹管可在低温下保持较好的抗冲击性能，并具有良好的耐候性...

详情

横分隔片

● 配合竖分隔片使用将电缆拖链内空间上下分层布置
● 竖分隔片可沿横分隔片水平方向自由移动
● C02与C03预装电缆拖链可选通用配置

详情

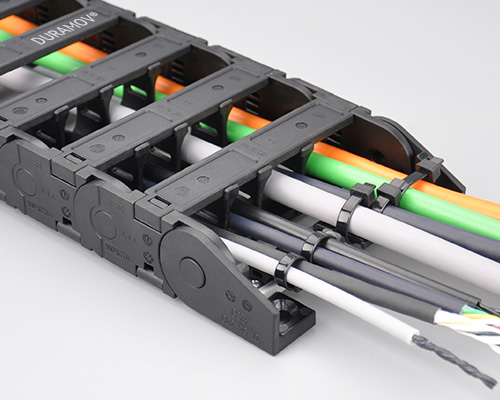

C02拖链消除应力单元

● 适用C型支架，带梳齿状应力元件
● 更方便固定电缆，易于拆装
● 节约安装时间，空间、成本，紧凑的模块化设计

详情

C02电缆拖链竖分隔片

● 将塑料拖链内空间按需分隔开电缆、油管、气管等保护作用
● 高强度分隔片可稳固装备在塑料拖链中
● 简单快速安装

详情

DURAMOV®电缆拖链测试视频

CSB每年在68个实验室工位以及超30个应用现场进行约1000万次DURAMOV®电缆拖链耐久循环测试。拖链测试实验室包含不同的安装与应用测试：室内短程架空安装、垂直悬挂、垂直站立、侧向安装以及户外自然气候下长行程拖行测试等；拖链应用现场测试包含：C02电缆拖链在加工中心上应用测试、C02与C06电缆拖链在抓取机械手应用测试、C03电缆拖链在长行程机械手拖行测试以及C01与C31等微型拖链在高频移动供电装置上的应用测试...

DURAMOV®电缆拖链长行程拖拽滑行耐久应用测试

DURAMOV®电缆拖链在中国安徽一个精密轴生产车间进行机械手应用与长行程拖拽滑行应用耐久测试。C02.25电缆拖链主要应用在机械手Z轴与Y轴，C03.42电缆拖链主要应用在机械手长行程移动区域；机械手横向行程距离25米，每天执行超过2000个循环，上下抓取动作超过4000个循环；DURAMOV®电缆拖链保障精密轴全自动生产线24小时无故障运行...

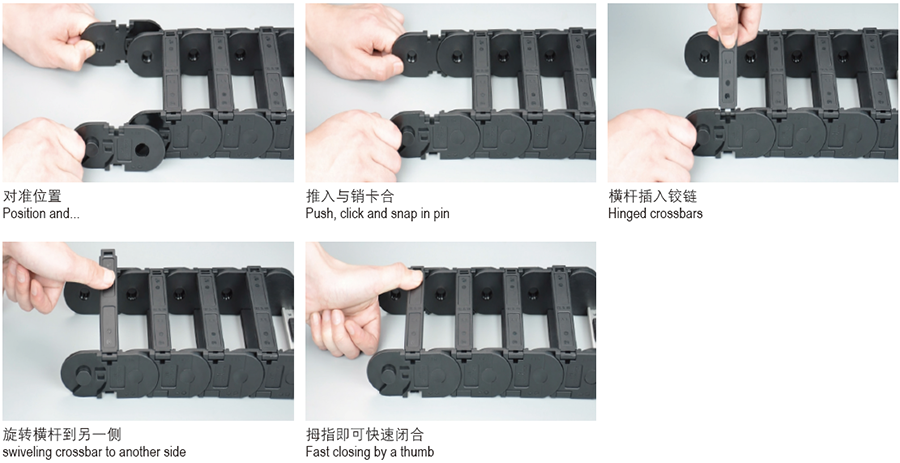

▊ CSB通用型电缆拖链安装说明

▊ 电缆或者软管在拖链中的布置

为了保证拖链的功能正常并且为了避免其中的电缆或者软管遭到损伤，在布置电缆或者软管时必须遵守某些原则：

	▊ 电缆与周围空间及其他电缆之间要留出至少10%电缆直径的距离，液压管线至少要留出20%
	▊ 为了减少可能存在的摩擦，避免电缆或者软管等具有不同外皮材质的管线放置在一起。（例如，电缆与液压管线）
	▊ 在有多根电缆和软管的应用中，为了避免它们之间的相互摩擦，最好将它们放置在适当的独立空间内并且用隔片将它们相互分隔。如果没有条件实现，则要确保它们之间留有足够的空间以免发生相互摩擦（H<D）
	▊ 布置电缆或者软管的时候要根据它们的直径和重量以对称的方式进行布置，最大和最重的电缆放置在截面的最外侧，小的和轻的电缆放在内侧。
