产品特性

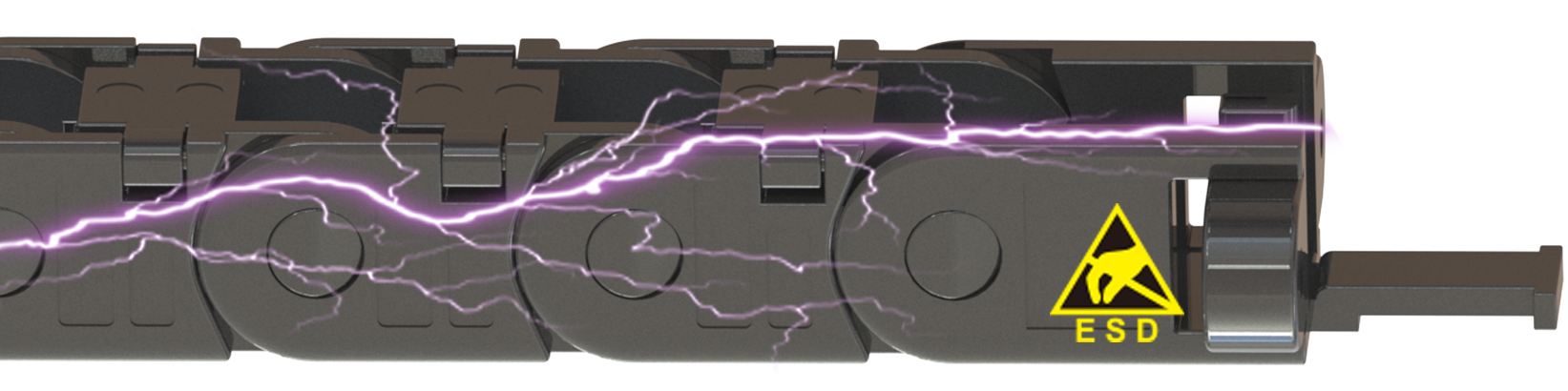

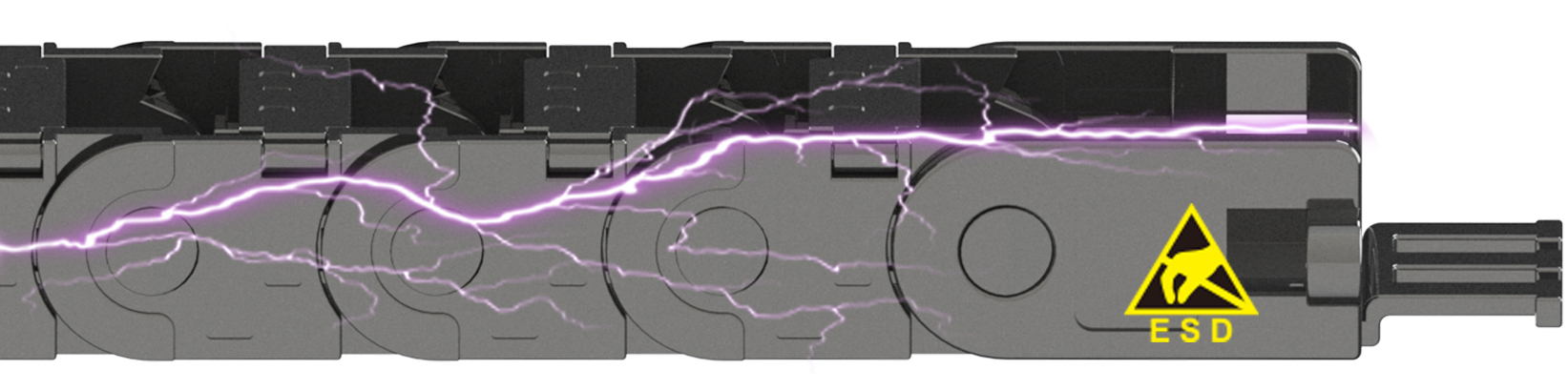

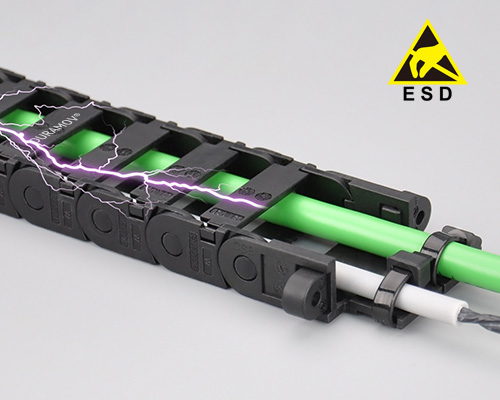

C31E抗静电微型电缆拖链可沿内侧或外侧打开，坚固耐用和多种打开方式设计，适用于高速运动。C31E抗静电微型可打开电缆拖链适用于较小安装空间，多种内宽规格可选。
● 小节距设计实现低噪音顺畅运行
● 两片式设计，可沿内侧或外侧打开
● 可选快速连接法兰
● 非常轻便，低成本，较小的内高和转弯半径

C31E.10抗静电微型可打开电缆拖链

● 内高Hi：10 mm
● 内宽Bi：10-30 mm
● 弯曲半径R：18-38 mm
● 节距Pitch：20 mm

详情

C31E.15抗静电微型可打开电缆拖链

● 内高Hi：15 mm
● 内宽Bi：16-50 mm
● 弯曲半径R：28-48 mm
● 节距Pitch：20 mm

详情

C31E.20抗静电微型可打开电缆拖链

● 内高Hi：20 mm
● 内宽Bi：25-50 mm
● 弯曲半径R：28-48 mm
● 节距Pitch：20 mm

详情

▊ 产品简介

C31E抗静电微型电缆拖链可沿内侧或外侧打开，坚固耐

用和多种打开方式设计，适用于高速运动。C31E抗静电

微型可打开电缆拖链适用于较小安装空间，多种内宽规格

可选。

微型可打开电缆拖链C31沿外侧或内侧打开沿外侧或内侧打开

可打开微型电缆拖链阻燃等级阻燃等级 UL94 HB

可打开微型电缆拖链符合CE标准符合CE 标准

可打开微型电缆拖链RoHS认证 RoHS认证

可打开微型电缆拖链低噪音低噪音

▊ 标准尺寸

微型可打开电缆拖链	产品编码	内宽 Bi [mm]	外宽 Ba [mm]	内高 Hi [mm]	外高 Ha [mm]	弯曲半径 R [mm]	架空长度 [m]
	C31E.10	10-30	17.4-37.4	10	15	18-38	≤0.7
	C31E.15	16-50	23.8-57.8	15	19.5	28-48	≤1
	C31E.20	25-50	36-61	20	25	28-48	≤1

BL 波纹管

BL波纹管适用于众多通用机械行业，出色的耐低温和自阻燃性能还适用于汽车工业。此系列波纹管可在低温下保持较好的抗冲击性能，并具有良好的耐候性...

详情

塑料电缆拖链-附件

DURAMOV®塑料电缆拖链附件包含：消除应力单元与C型支架；竖分隔片与横分隔片等...

详情

DURAMOV®电缆拖链测试视频

CSB每年在68个实验室工位以及超30个应用现场进行约1000万次DURAMOV®电缆拖链耐久循环测试。拖链测试实验室包含不同的安装与应用测试：室内短程架空安装、垂直悬挂、垂直站立、侧向安装以及户外自然气候下长行程拖行测试等；拖链应用现场测试包含：C02电缆拖链在加工中心上应用测试、C02与C06电缆拖链在抓取机械手应用测试、C03电缆拖链在长行程机械手拖行测试以及C01与C31等微型拖链在高频移动供电装置上的应用测试...

▊ CSB可打开微型电缆拖链安装说明

▊ 电缆或者软管在拖链中的布置

为了保证拖链的功能正常并且为了避免其中的电缆或者软管遭到损伤，在布置电缆或者软管时必须遵守某些原则：

	▊ 电缆与周围空间及其他电缆之间要留出至少10%电缆直径的距离，液压管线至少要留出20%
	▊ 为了减少可能存在的摩擦，避免电缆或者软管等具有不同外皮材质的管线放置在一起。（例如，电缆与液压管线）
	▊ 在有多根电缆和软管的应用中，为了避免它们之间的相互摩擦，最好将它们放置在适当的独立空间内并且用隔片将它们相互分隔。如果没有条件实现，则要确保它们之间留有足够的空间以免发生相互摩擦（H<D）
	▊ 布置电缆或者软管的时候要根据它们的直径和重量以对称的方式进行布置，最大和最重的电缆放置在截面的最外侧，小的和轻的电缆放在内侧。
