产品特性

●圆法兰设计
●安装LIN-11标准滑动膜
●螺栓固定

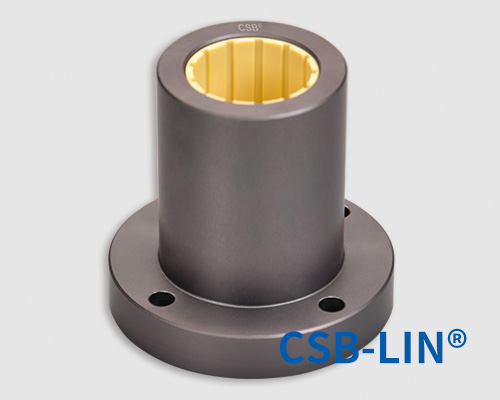

LIN-11RF 圆法兰塑料直线轴承

产品编码：

d1 [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2 h7[mm]：

dt [mm]：

d3 [mm]：

B H10[mm]：

Bf [mm]：

ts [mm]：

db [mm]：

ds [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wks]：

下载CAD

加入购物车

订购产品

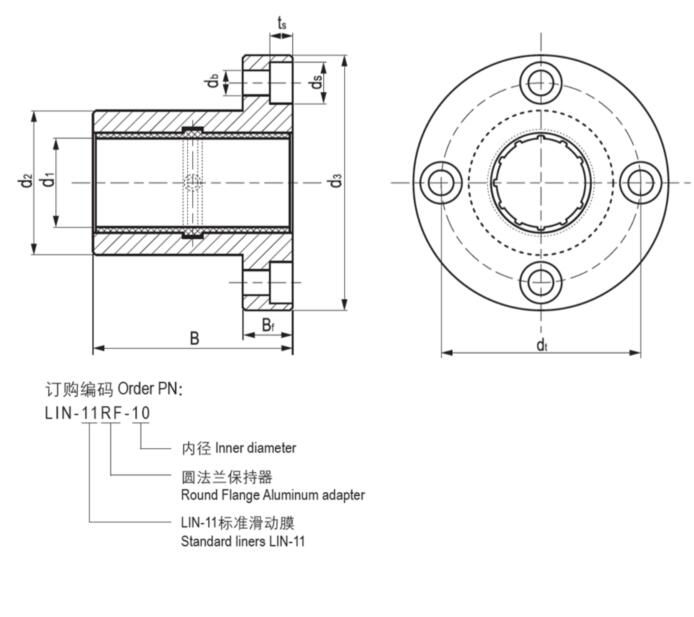

结构图片

▊LIN-11RF塑料直线轴承承载能力

产品编码	最大许可动载荷	最大许可静载荷	重量
产品编码	[N]	[N]	[g]
LIN-11RF-06B	525	3675	15
LIN-11RF-08B	960	6720	20
LIN-11RF-10	725	5075	34
LIN-11RF-12	960	6720	43
LIN-11RF-16	1440	10080	54
LIN-11RF-20	2250	15750	91
LIN-11RF-25	3625	25375	154
LIN-11RF-30	5100	35700	266
LIN-11RF-40	8000	56000	555
LIN-11RF-50	9000	87500	852

LIN-11塑料直线轴承滑动膜

● 封闭式标准设计
● 自润滑、耐灰尘
● 标准耐磨材料EPB13,MN2,EPB5，MN60

详情

精密轴

AS表面硬化铝轴-适配LIN直线轴承；
CS硬铬钢轴-性价比更高；
ES不锈钢304轴-适合化学液体；
可提供轴端加工和打孔服务

详情

▊CSB-LIN®塑料直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

CSB-LIN®直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与轴承的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。

CSB®LIN-11RF圆法兰塑料直线轴承 1436 次

出版时间 03-2020

文件类型 PDF文件

出版序号 CSB/CAT.052

文件大小 137KB

1436 次

立即下载
