产品特性

●加长设计
●内部安装2个LIN-11R直线轴承
●螺栓固定

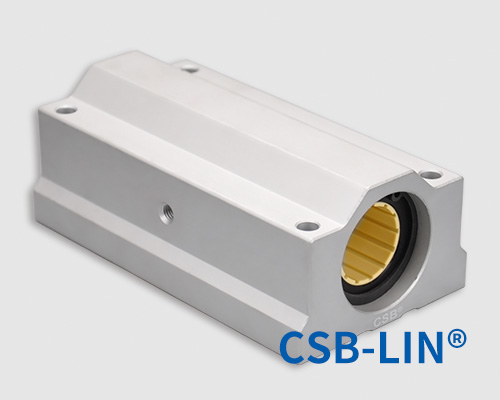

LIN-11GL 长设计塑料直线轴承座

产品编码：

d1 [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

h [mm]：

D [mm]：

W [mm]：

H [mm]：

G [mm]：

A [mm]：

J [mm]：

E [mm]：

S1-L1 [mm]：

S2 [mm]：

K [mm]：

L [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

*订货周期 [wks]：

下载CAD

加入购物车

订购产品

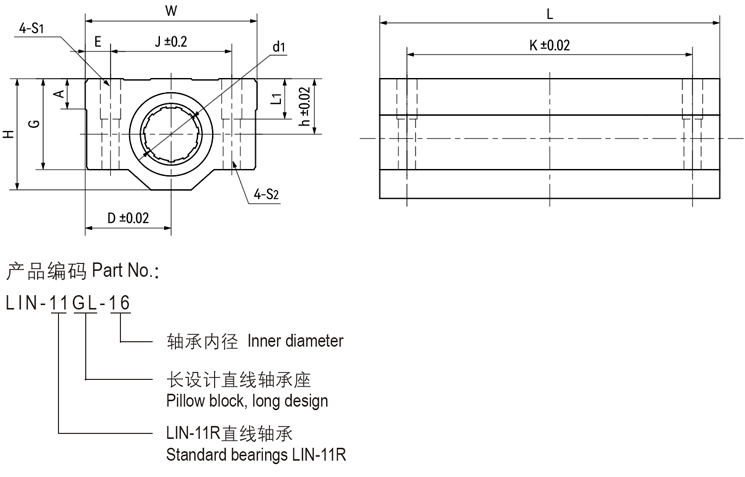

结构图片

▊LIN-11GL塑料直线轴承承载能力

产品编码	内装轴承	最大许可动载荷	最大许可静载荷	重量
产品编码	内装轴承	[N]	[N]	[g]
LIN-11GL-12	2×LIN-11R-12	1920	13440	210
LIN-11GL-16	2×LIN-11R-16	2880	20160	250
LIN-11GL-20	2×LIN-11R-20	4500	31500	318
LIN-11GL-25	2×LIN-11R-25	7250	50750	686
LIN-11GL-30	2×LIN-11R-30	10200	71400	905
LIN-11GL-40	2×LIN-11R-40	16000	112000	2041
LIN-11GL-50	2×LIN-11R-50	18000	175000	5215

LIN-11R 塑料直线轴承

●封闭式标准设计
●安装LIN-11滑动膜
●卡簧固定

详情

精密轴

AS表面硬化铝轴-适配LIN直线轴承；
CS硬铬钢轴-性价比更高；
ES不锈钢304轴-适合化学液体；
可提供轴端加工和打孔服务

详情

▊CSB-LIN®塑料直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

CSB-LIN®直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与轴承的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。

CSB®LIN-11GL长设计直线轴承座 1109 次

出版时间 03-2020

文件类型 PDF文件

出版序号 CSB/CAT.052

文件大小 122KB

1109 次

立即下载

CSB-LIN®

塑料直线轴承查询器

view tools

CSB-LIN® 塑料直线轴承查询器

▊CSB-LIN®塑料直线轴承查询系统V1.0©是包含了LIN塑料直线轴承以及LINP精密直线轴承，系统基于CSB®实验室测试数据以及轴承材料相结合分析计算，您可以先选择需要的轴承类型，通过输入轴承载荷、速度、轴承数量以及相关位置信息等参数进行模拟计算，系统会根据输入参数校核直线轴承类型符合性，输出轴承负载安全性、负载与驱动力位置合理性、运行速度以及系统所需最小驱动力等数据。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；安装校核2：1法则与最小驱动力校核数据中轴承摩擦系数采用0.25计算。CSB®建议在设备上需再次做测试验证以符合实际使用要求。

▊CSB-LIN®塑料直线轴承查询系统输出结果仅供设计选型参考，不可作为最终轴承符合性判定依据；如有疑问请与CSB®销售工程师联系。
