产品特性

● 通用性强的CSB工程塑料轴承。可满足工作温度80℃以下的大部分应用场合，出色的耐磨性能和合理的价格往往是设计工程师的优选材料。
● 连续使用温度：-40℃/+80℃；
● 通用性强适合多数中低载荷场合；
● 适合干运行、免维护；
● 不同轴材料磨损很小；
● 较低的摩擦系数。

材料性能	标准	单位	CSB-EPB
一般性能
颜色	-	-	深灰
密度	ISO1183	g/cm³	1.46
最大吸湿率，50%RH	ISO62	%	0.3
最大吸水率	ISO62	%	1.2
对钢动摩擦系数	ITS025	µ	0.05-0.15
极限PV值	ITS026	N/mm²×m/s	0.40
机械性能
弯曲模量	ISO178	MPa	2300
弯曲强度	ISO178	MPa	60
最大静载荷	ITS027	MPa	35
最大动载荷	ITS028	MPa	15
邵氏硬度	ISO868	D	75
物理和热性能
连续运行温度	ITS029	℃	+80
短时运行温度	ITS029	℃	+120
最低运行温度	ITS029	℃	-40
导热性	ISO22007	W/m/K	0.20
线性热膨胀系数	ISO11359	K^-1×10^-5	10
阻燃等级	UL94	Class	HB
导电性能
体电阻率	IEC60093	Ω·cm	>10¹³
面电阻率	IEC60093	Ω	>10¹²

*ITS：CSB内部测试标准 **除非特殊说明测试温度为23℃

标准规格查询

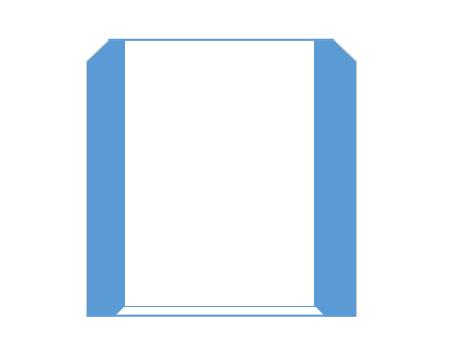

直筒轴承

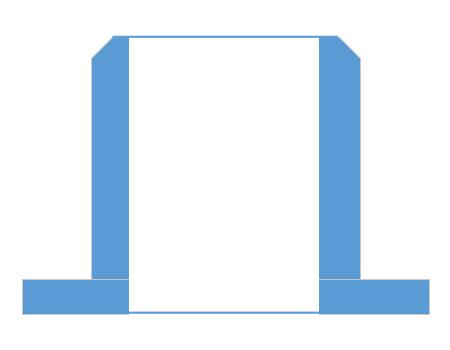

法兰轴承

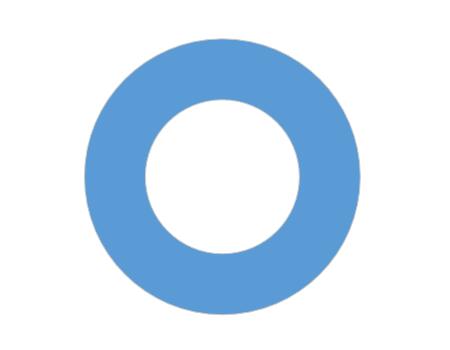

止推垫片

EPB工程塑料轴承

产品编码：

d1 [mm]：

d2 [mm]：

L_h13 [mm]：

d3_d13 [mm]：

T [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2-最大公差 [mm]：

d2-最小公差 [mm]：

T-最大公差 [mm]：

T-最小公差 [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wsk]：

订购产品

结构图片

█ 轴承PV值

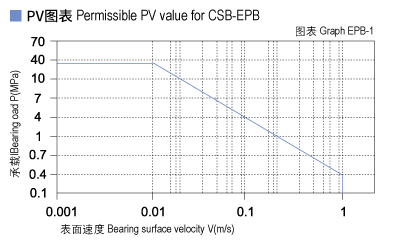

CSB-EPB塑料轴承最大运行PV值为0.4N/mm²×m/s；由此决定轴承所承受的载荷与速度成反比，详细查阅图表EPB-1

EPB_01-Plastic plain bearings PV value.jpg

█ 轴承的载荷、速度、温度

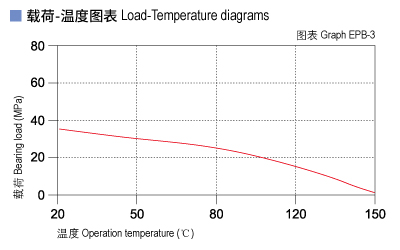

CSB-EPB塑料轴承可承受最大静载荷为35Mpa，在此载荷下轴承的最大压缩变形量参考图表EPB-2，轴承实际工作载荷略小于35Mpa，载荷还受到运行速度以及温度的影响，速度越快 (Vmax: 1.0m/s) 会导致摩擦温度上升，而温度上升 (Tmax: 80℃) 会导致轴承的承载能力逐渐减弱，载荷随轴承工作温度变化情况参考图表EPB-3。

EPB_02-Plastic plain bearings load.jpg EPB_03-Plastic plain bearings load and tepmerature.jpg

█ 轴承的摩擦系数、磨损、轴材料

▉ 摩擦系数

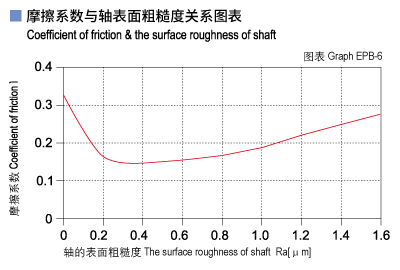

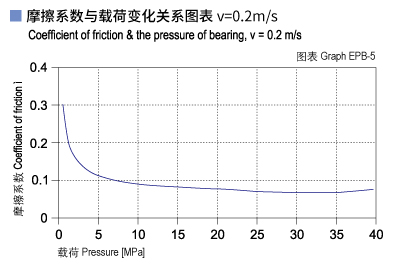

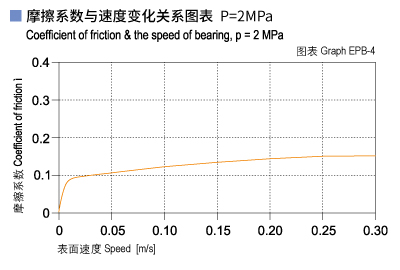

CSB-EPB塑料轴承摩擦系数受运行速度以及轴承载荷变化影响相对较小（见图表EPB-4与图表EPB-5），这也是CSB-EPB作为塑料轴承通用型号选择的因素；此轴承可以保持一直比较低的摩擦系数从而确保了整个摩擦磨损性能的优越性。根据图表EPB-6显示CSB-EPB轴承的摩擦系数还会受到对磨轴表面粗糙度的影响而发生变化，我们推荐此轴承使用轴表面粗糙度值为Ra0.3～0.5um。

CSB-EPB	干运行	油脂	油	水
摩擦系数μ	0.05~0.15	0.09	0.04	0.04

EPB_04-Plastic plain bearings friction and speed.jpg EPB_05-Plastic plain bearings friction and load.jpg EPB_06-Plastic plain bearings friction and surface roughness of shaft.jpg

▉ 磨损与轴材料

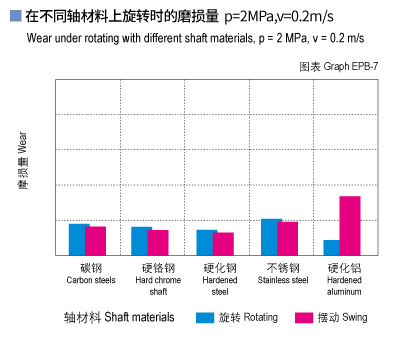

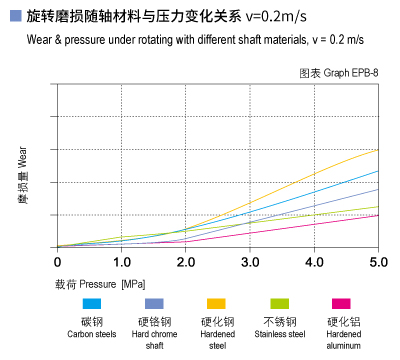

轴材料对轴承的磨损有很大影响，但CSB-EPB塑料轴承适合几乎所有的轴材料；通过图表EPB-7与图表EPB-8可以看出当使用硬铬钢轴或硬化钢轴以及硬化铝轴时CSB-EPB塑料轴承的磨损特性都非常出色。

EPB_07-Plastic plain bearings wear and shaft materials.jpg EPB_08-Plastic plain bearings wear and load.jpg

█ 化学抗性

CSB-EPB塑料轴承能抵抗弱碱、弱酸以及各类润滑油的腐蚀。

█ 吸水性

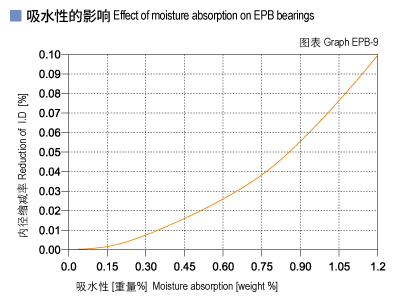

在标准大气压中，CSB-EPB塑料轴承的吸水率为0.3%，浸泡水中最大平衡吸水率为1.2%；由于其具有低吸水率的特性，故此轴承可以用于一般潮湿环境中。

EPB_09-Plastic plain bearings moisture absorption.jpg

█ 抗UV性能

CSB-EPB长久暴露在紫外线下颜色基本不会改变。材料的硬度，抗压强度和耐磨性都不会改变。

轴承安装

CSB-EPB塑料轴承是压配式的滑动轴承，只有在压配到具有正确公差的轴承座孔中后才可以调节内径；压配过盈量最大为内径的2%，这样可确保滑动轴承与轴承座孔贴合牢固，防止滑动轴承在轴承座孔中的轴向移动。

直径 [mm]	压装后公差 E10 [mm]	安装孔径 H7 [mm]	配合轴径 h9 [mm]
>0～3	+0.014～+0.054	0～+0.010	0～-0.025
>3～6	+0.020～+0.068	0～+0.012	0～-0.030
>6～10	+0.025～+0.083	0～+0.015	0～-0.036
>10～18	+0.032～+0.102	0～+0.018	0～-0.043
>18～30	+0.040～+0.124	0～+0.021	0～-0.052
>30～50	+0.050～+0.150	0～+0.025	0～-0.062
>50～80	+0.060～+0.180	0～+0.030	0～-0.074
>80～120	+0.072～+0.212	0～+0.035	0～-0.087
>120～180	+0.085～+0.245	0～+0.040	0～-0.100

▊CSB-EPB®工程塑料轴承查询系统V2.0©是基于CSB®实验室大量的测试数据分析计算，您可以通过输入轴承载荷、速度以及温度等参数进行模拟计算，系统会根据输入参数校核各种材料数据，最终输出材料适配数据。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数要求，系统数据校核具有一定的局限性；CSB®建议在设备上需再次做测试验证是否符合实际使用要求。

▊CSB-EPB®工程塑料轴承查询系统输出数据信息仅供设计选型参考，不可作为最终轴承材料符合性判定依据；如有疑问请与CSB®销售工程师联系。

▊DURAPLAS®自润滑半成品查询系统V2.0©是基于CSB®实验室大量的测试数据以及棒板材料特性结合分析计算，您可以通过输入载荷、速度以及温度等参数进行模拟计算，系统会根据输入参数校核各种材料数据，最终输出材料适配数据。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；CSB®建议在设备上需再次做测试验证符合实际使用要求。

▊DURAPLAS®自润滑半成品查询系统输出数据仅供设计选型参考，不可作为最终材料符合性判定依据；如有疑问请与CSB®销售工程师联系。

CSB-EPB工程塑料轴承

文件类型 PDF文件

文件大小 589KB

出版时间 09-2021

出版序号 CSB/CAT.062E

立即下载

779 次

化学介质	EPB轴承材料抗性
酒精	完全抵抗
碳氢化合物	完全抵抗
无添加剂油和脂	完全抵抗
燃油	完全抵抗
弱酸	部分抵抗
强酸	无抵抗
弱碱	完全抵抗
强碱	部分抵抗
