产品特性

● 高耐磨材料EPB13制成
● 自润滑、免维护
● 耐腐蚀，可用于液体介质环境
● 抵抗灰尘和无噪音运行
● 易安装
● 压装后内孔E10

标准规格查询

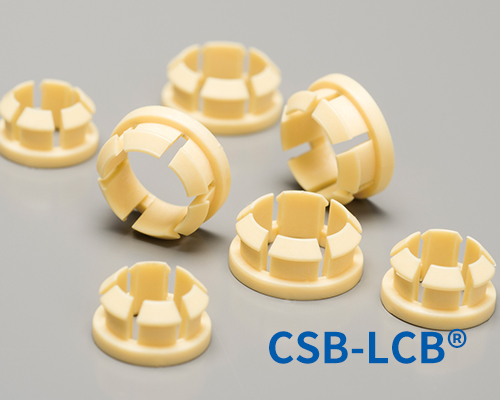

LCB直线卡箍轴承

产品编码：

d1 [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2 +0.05[mm]：

d3 d13[mm]：

d4 d13[mm]：

b [mm]：

b-最大公差 [mm]：

b-最小公差 [mm]：

s -0.14[mm]：

A [°]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wks]：

订购产品

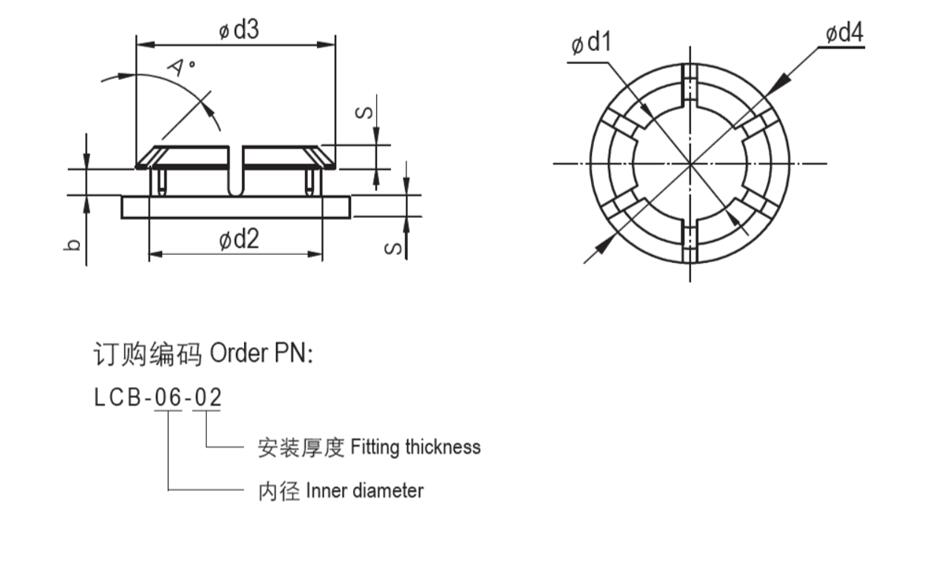

结构图片

▊结构设计

LCB塑料直线卡箍轴承采用双法兰卡扣与轴向开口设计实现简易安装，排屑槽为专为直线运动轴承设计；较小的长度适用于薄板类应用，配合厚板类直线运动轴承请采用ELB系列塑料直线轴承。

▊材料设计

LCB塑料直线卡箍轴承采用了耐磨专家材料CSB-EPB13，使得塑料直线卡箍轴承在确保安装弹力强度的同时具有出色的耐磨性能。

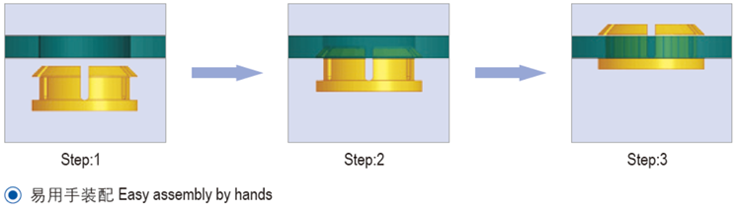

▊LCB直线卡箍轴承安装设计

LCB塑料直线卡箍轴承能被较小的压力压入到配合座孔中；标准座孔推荐H7公差，标准轴推荐h9公差。

LCB直线卡箍轴承安装

精密轴

AS表面硬化铝轴-适配LIN直线轴承；
CS硬铬钢轴-性价比更高；
ES不锈钢304轴-适合化学液体；
可提供轴端加工和打孔服务

丝杆驱动

CSB-LMS®丝杆传动组件是将旋转运动转换成直线运动的机器元件，包含梯形丝杆与塑料螺母...

CSB-LCB®直线卡箍轴承

文件类型 PDF文件

文件大小 496KB

出版时间 09-2021

出版序号 CSB/CAT.062E

立即下载

1138 次

化学介质	LCB直线卡箍轴承材料抗性
酒精	完全抵抗
碳氢化合物	完全抵抗
无添加剂油和脂	完全抵抗
燃油	完全抵抗
弱酸	部分抵抗
强酸	无抵抗
弱碱	完全抵抗
强碱	部分抵抗

▊ CSB®轴承材料化学抗性查询

请选择需要查询的轴承材料与化学介质...

▊CSB®轴承材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果，并未考虑其它温度以及化学介质混合液对CSB®轴承材料化学抗性的影响；因此，查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB轴承零件之前需要在实际使用条件下进行测试验证轴承的适用性。
