优化空间与摩擦性能GSQB球形轴承助力光伏跟踪支架全生命周期稳定发电

光伏进入高质量发展阶段，跟踪支架价值凸显

在全球能源结构加速向清洁低碳转型的背景下，光伏发电已成为新增电力装机的主体力量。随着国内外电站由 "拼装机量" 转向 "拼发电效率"，光伏跟踪支架的重要性持续上升：与固定支架相比，跟踪支架可使组件实时对准太阳，显著延长有效光照时长，在同等装机条件下通常可提升发电量 20%~30%，在光照资源好、纬度较高的地区增益更为明显。正因如此，跟踪支架在大型地面电站、山地丘陵及荒漠戈壁项目中占比逐年提高，其核心传动与支撑部件的可靠性，直接决定了整站 25 年全生命周期的发电收益与运维成本。

针对标准型 GSQB 的三大升级

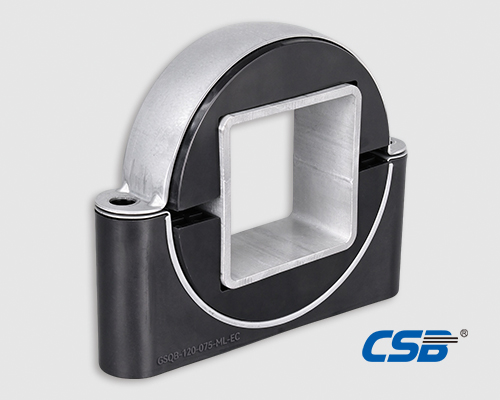

作为跟踪支架俯仰运动与承载受力的关键节点，关节轴承长期暴露于户外强紫外线、高低温交变与湿热环境，一旦磨损失效，将带来停机与高昂的更换费用。CSB®（浙江长盛塑料轴承）基于对跟踪支架实际工况的深度理解，正式推出 GSQB-ML-EC 矮型经济型光伏跟踪支架关节轴承，在标准型 GSQB 基础上实现三项关键升级：

其一，降低整体高度，节约安装空间。 GSQB-ML-EC 采用矮型设计，整体高度较标准型明显降低，在支架主梁下方净空有限、需紧凑布置的场合可有效节省安装空间，为支架结构优化和轻量化留出更多余量，同时降低材料用量与综合成本，契合电站降本诉求。

其二，摩擦副材料革新，大幅延长使用寿命。 标准型 GSQB 采用 "球体与基座均为塑料" 的塑料对塑料摩擦副；GSQB-ML-EC 则通过内置金属垫（Metal Liner），将摩擦副转变为 "球体与金属垫" 的塑料对金属摩擦形式。金属垫具备更高的耐磨性与更稳定的摩擦特性，在频繁往复摆动工况下磨损量更小、寿命更长，为跟踪支架 25 年免维护运行提供坚实保障。

其三，消除黏滞噪音风险，提升运行平顺性。 塑料与塑料摩擦在低速、大载荷工况下易产生 "黏滑（stick-slip）" 现象，引发异响与爬行。GSQB-ML-EC 通过金属垫摩擦副有效规避了这一风险，使支架在每日多次的跟踪动作中保持平稳、安静、低阻力运行，既保护设备，也提升电站运行品质。

结构与材料设计

GSQB-ML-EC 沿袭并强化了 GSQB 系列的剖分式设计：内部球体与外部轴承座均采用剖分式结构，便于现场快速组装；上盖采用镀锌钢抱箍加固，可有效抵抗反向风阻对轴承形成的径向拉力。材料方面，内部球体采用耐腐蚀、抗 UV 老化并经摩擦优化的PFAS-free复合材料 DURAPLAS®MN527 制成，轴承座采用高强度、耐 UV 老化的PFAS-free复合材料 DURAPLAS®M163 制成，金属抱箍与摩擦垫采用高强度镀锌钢，在保证强度的同时实现自润滑、免维护。

性能指标同样亮眼：轴承安全角度补偿能力高达 9°，可自动适配方管倾斜角度，尤其适用于斜边光伏支架搭建，降低现场施工难度、提升安装效率；径向载荷能力≥50kN，满足大型组件跟踪支架的高承载需求；在耐候性方面，产品依据 ISO 4892-3-2016 标准完成总辐照量 45kWh、辐照时长 4000h 的严苛老化测试，具备出色的户外耐紫外线老化与耐高低温湿热老化能力。

安装便捷，适配多元地形

针对电站现场施工效率痛点，GSQB-ML-EC 的一体式轴承座仅需 2 个螺栓即可与安装基座固定，实现快速安装与低成本布置。推荐的装配流程清晰高效：安装底板→安装下基座与下球体并定位安装孔→安装方管→移除螺栓→安装上球体与抱箍→以 M16×2 螺栓锁紧固定。CSB® 建议锁紧扭矩为 100~120N・m，最大扭矩不超过 146N・m，确保安装规范统一。凭借 "仅 2 螺栓快速固定" 与最大 9° 角度补偿能力，该产品可从容适配平地、斜坡、山地等多种地形，显著降低不同地形条件下的安装难度与施工成本。

价值展望

在跟踪支架渗透率持续提升、业主对全生命周期度电成本日益敏感的大背景下，GSQB-ML-EC 以 "矮型 + 经济型 + 金属垫长寿命" 的组合，为光伏跟踪支架提供了一款兼顾性能、寿命与成本的核心关节轴承方案。依托 CSB® 成熟的材料技术积累与 25 年使用寿命保证，该产品的推出将进一步推动跟踪支架在高发电增益与低运维成本之间取得更优平衡，为全球光伏电站的高质量、可持续运营提供可靠支撑。
