产品特性

● 标准滑动膜EPB13
● 自润滑、免维护
● 重量轻、快速装配
● 可用于WR系列单轨和双轨
● 抵抗灰尘
● 无噪音运行

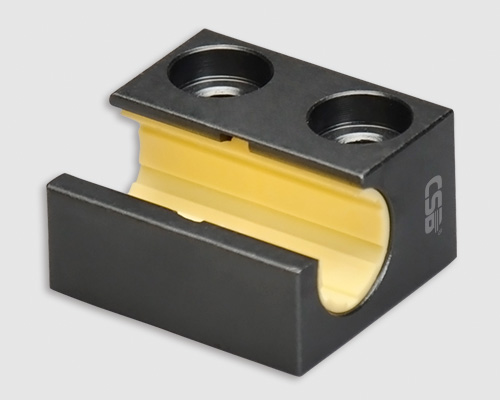

WRU01圆导轨滑块

产品编码：

D [mm]：

D-最大公差 [mm]：

D-最小公差 [mm]：

B [mm]：

C3 [mm]：

C1 [mm]：

H [mm]：

K3 [mm]：

*订货周期 [wks]：

下载CAD

加入购物车

订购产品

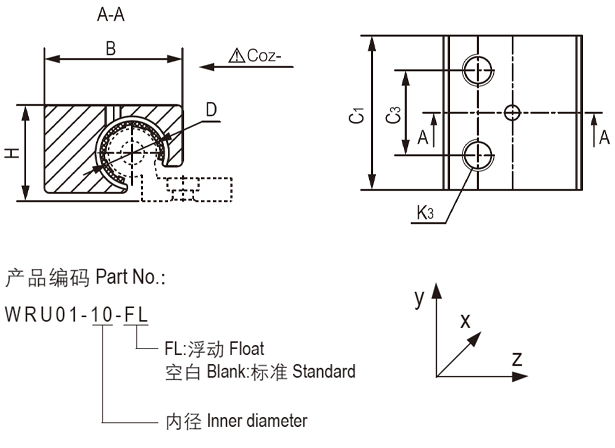

结构图片

▊WRU01圆导轨滑块承载能力

产品编码	静态载荷 [N]			重量
产品编码	Coy-	Coz+	Coz-	[g]
WRU01-06	210	210	50	7
WRU01-10	1200	1200	250	20
WRU01-10-FL	1200	1200	250	20
WRU01-16	2100	2100	400	48
WRU01-16-FL	2100	2100	400	48
WRU01-20	3200	3200	500	99
WRU01-20-FL	3200	3200	500	99
WRU01-25	4800	4800	950	430
WRU01-25-FL	4800	4800	950	430

WR01单圆直线导轨

● 铝合金单圆导轨，硬质氧化表面;
● 配合LIN滑动膜抵抗污物;
● 重量轻和低噪音;
● 自由设计安装宽度;

详情

LIN-11K塑料直线轴承滑动膜

● 开口式设计
● 自润滑、耐灰尘
● 标准耐磨材料EPB13,MN2,EPB5

详情

▊WR直线导轨安装偏心力

●最大比例为2:1
●1x =同轨滑块距离
●2x =从导轨到负载或驱动力的距离

CSB-LIN®直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与直线滑块的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。
