SNF扁螺母 - CSB®浙江长盛塑料轴承技术有限公司

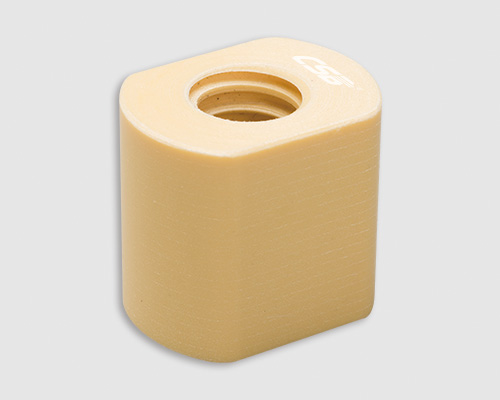

SNF扁螺母

产品特性

● 自润滑、低磨损;
● 极低的摩擦系数;
● 耐腐蚀，可用于液体介质环境;
● 抵抗灰尘和无噪音运行;
● 节约空间，安装简易;
● 可选材料：EPB13, EPB7 and EPB5A;

标准规格查询

TR螺纹

HTR螺纹

SNF扁螺母

产品编码：

d2 [mm]：

b2 [mm]：

b1 [mm]：

d1*s [mm]：

N [pcs]：

*订货周期 [wks]：

订购产品

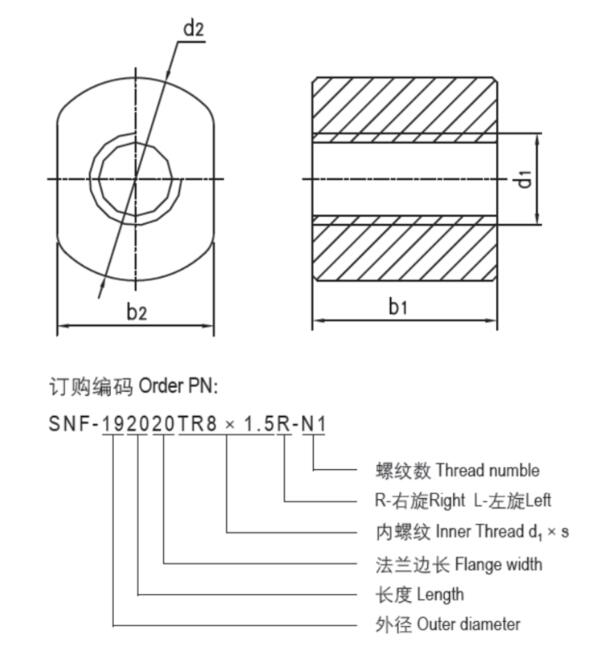

结构图片

▊SNF扁螺母承载能力（TR螺纹）

产品编码	有效接触面积	最大轴向静载荷	效率	摩擦系数	重量
产品编码	[mm²]	[N]	[η]	[μ]	[g]
SNF-192020TR8×1.5R-N1	228	500	19-27	0.1-0.25	7.86
SNF-192020TR10×2R-N1	283	1131	20-39	0.1-0.25	7.02
SNF-192020TR10×3R-N1	267	1068	27-48	0.1-0.25	7.02
SNF-192020TR10×4R-N2	282	1127	33-55	0.1-0.25	7.02
SNF-222425TR12×3R-N1	412	1649	24-44	0.1-0.25	12.64
SNF-222425TR12×6R-N2	412	1649	37-60	0.1-0.25	12.64
SNF-222425TR14×3R-N1	491	1963	24-40	0.1-0.25	11.12
SNF-222425TR14×4R-N1	471	1885	26-47	0.1-0.25	11.12
SNF-252825TR16×2R-N1	589	2356	14-28	0.1-0.25	15.45
SNF-252825TR16×4R-N1	550	2199	24-44	0.1-0.25	15.45
SNF-252825TR16×8R-N2	550	2199	37-60	0.1-0.25	15.45
SNF-252825TR18×4R-N1	628	2362	22-41	0.1-0.25	13.46
SNF-252825TR18×8R-N2	628	2362	35-58	0.1-0.25	13.46

▊SNF扁螺母承载能力（HTR螺纹）

产品编码	有效接触面积	最大轴向静载荷	效率	摩擦系数	重量
产品编码	[mm²]	[N]	[η]	[μ]	[g]
SNF-111212HTR6.35×12.7R-N6	62	152	60-81	0.1-0.25	1.46
SNF-111212HTR6.35×25.4R-N8	69	152	57-81	0.1-0.25	1.46
SNF-192020HTR8×10R-N4	203	507	55-77	0.1-0.25	7.86
SNF-192020HTR8×15R-N10	203	507	60-81	0.1-0.25	7.86
SNF-192020HTR10×12R-N4	271	677	55-76	0.1-0.25	7.02
SNF-192020HTR10×25R-N10	249	623	61-82	0.1-0.25	7.02
SNF-222425HTR12×25R-N10	433	1083	61-81	0.1-0.25	7.02
SNF-222425HTR14×30R-N6	408	1019	61-81	0.1-0.25	11.12
SNF-252825HTR18×24R-N8	573	1431	55-77	0.1-0.25	13.46
SNF-252825HTR18×40R-N8	546	1365	61-81	0.1-0.25	13.46
