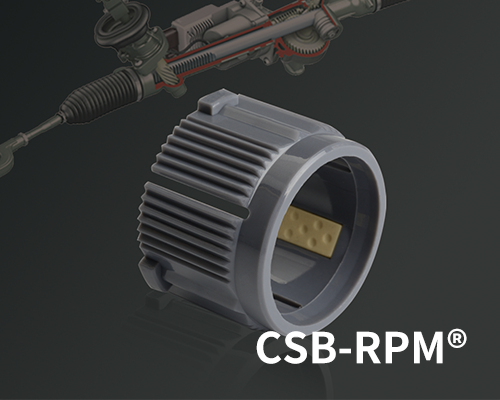

RPM5汽车转向器支撑套 - CSB®浙江长盛塑料轴承技术有限公司

产品特性

● 专为汽车转向器行业开发的轴承。采用了弹性材料ME650和高耐磨材料EPB7制成的滑动片相结合的设计。彻底解决了弹性阻力耐久性和耐磨性无法兼顾的困境
● 高弹性与稳定滑动阻力；
● 出色的耐磨性；
● 开口设计安装简易；

标准规格查询

RPM5汽车转向器支撑套

产品编码：

d1 [mm]：

D1 [mm]：

D2 [mm]：

W [mm]：

d2 [mm]：

D3 [mm]：

L [mm]：

F [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wks]：

订购产品

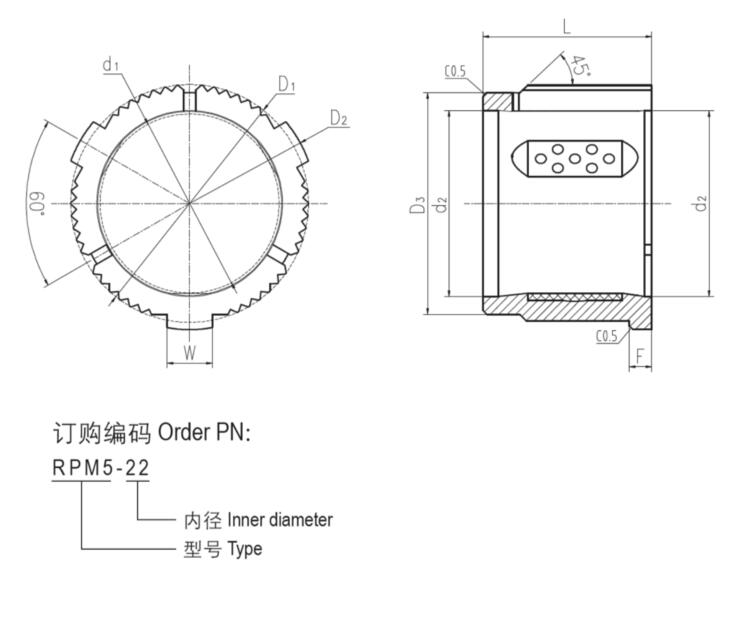

结构图片

结构设计

CSB-RPM5支撑套采用弹性材料与耐磨材料的结合设计。支撑套圆周120度分布有开口缝使得安装过程变得非常简易；端部三个凸台限制了支撑套使用过程中轴向移动；滑动片上设计了储油穴在初始装配时可涂抹油脂提高滑动片的耐磨性能。

材料设计

主体部分采用了弹性以及抗疲劳性优良的聚酯型弹性体材料，确保了滑动阻力的长久稳定性能；内径支撑滑动片采用了CSB塑料轴承材料中的耐磨专家CSB-EPB7，从而确保了支撑套不会因为内径快速磨损而降低了弹性；

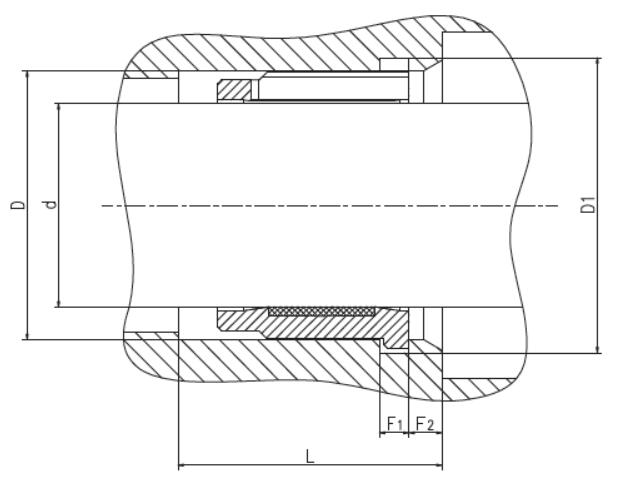

安装设计

CSB-RPM5轴承采用直接压装配合，外径留有过盈尺寸确保轴承在运动过程中在没有额外限位的情况下也不会从座孔中脱落。
推荐使用油脂：CALTEX Multifak EP2 或 ONELUBER MONO.2

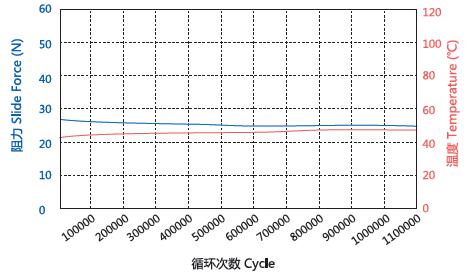

RPM5耐久测试

产品规格：RPM5-24
环境：20～25℃；RH50-70% 齿条轴：Ф24 mm；Ra0.4
壳体：Ф31.49 mm
润滑：CALTEX Multifak EP2
载荷：100N
线速度：0.3m/s
行程：120mm
循环次数：1080000

产品编码	d	D₁	D	F₁	F₂	L
RPM5-22	22⁰_-0.052	33	29.6^-0.09_-0.13	3.7	4	30
RPM5-24	24⁰_-0.052	35	31.6^-0.09_-0.13	3.7	4	30
RPM5-25	25⁰_-0.052	36	32.6^-0.09_-0.13	3.7	4	30
RPM5-26	26⁰_-0.052	37	33.6^-0.09_-0.13	3.7	4	30

EPB7工程塑料轴承

低摩擦系数和高耐磨性的材料。出色的耐磨性能被应用于CSB其它塑料轴承不能胜任的场合。适合软轴和硬轴材料配合使用。连续使用温度：-40℃/+90℃；

CSB-RPM®汽车转向器轴承

文件类型 PDF文件

文件大小 515KB

出版时间 09-2021

出版序号 CSB/CAT.062E

立即下载
