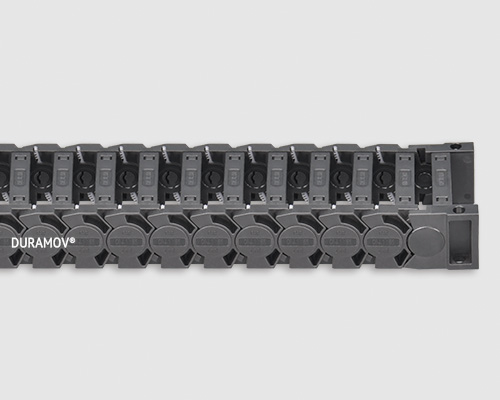

C04.28静音无尘电缆拖链

产品特性

C04.28静音型电缆拖链采用特殊具有专利结构的转动连接设计，消除了拖链运动中的撞击噪音，且电缆拖链即使在高速运动中也能保持平稳无振动.
● 长期使用温度：-40/+120℃

● 内高Hi：28 mm
● 内宽Bi：30-60 mm
● 弯曲半径R：55-150 mm
● 节距Pitch：22 mm

标准规格查询

C04.28静音无尘电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

*订货周期 [wks]：

订购产品

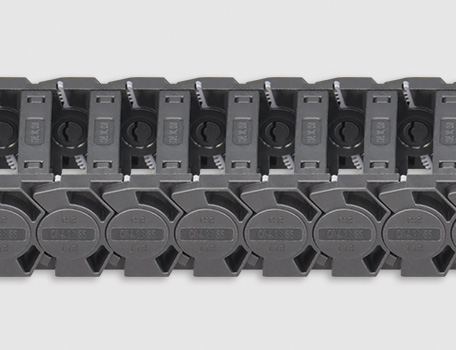

结构图片

▊C04.28静音无尘电缆拖链


▊产品特性

C04.28静音无尘电缆拖链采用特殊具有专利结构的转动连接设计，消除了拖链运动中的撞击噪音，且电缆拖链即使在高速运动中也能保持平稳无振动。
●拖链内高28mm，内宽30-60mm
●特殊小节距设计实现无噪音平稳运行
●两片式设计，可沿外侧打开
●适合用于静音、无尘环境

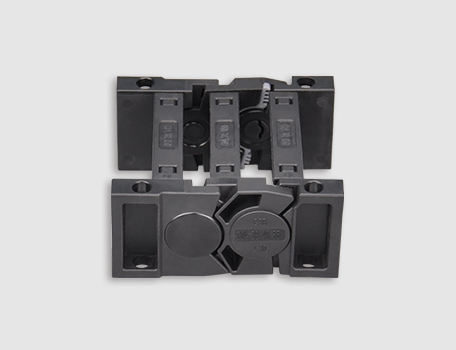

▊拖链接头尺寸

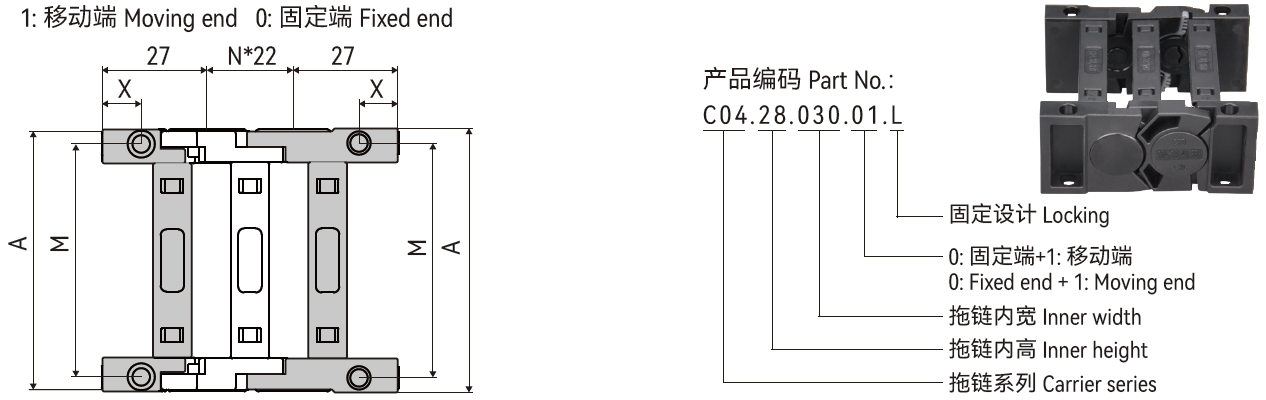

静音无尘电缆拖链接头尺寸

产品编码	拖链内宽 [mm]	A [mm]	X [mm]	M [mm]
C04.28.30.0/1	30	57.5	10	40
C04.28.40.0/1	40	67.5	10	50
C04.28.50.0/1	50	77.5	10	60
C04.28.60.0/1	60	87.5	10	70

▊技术参数

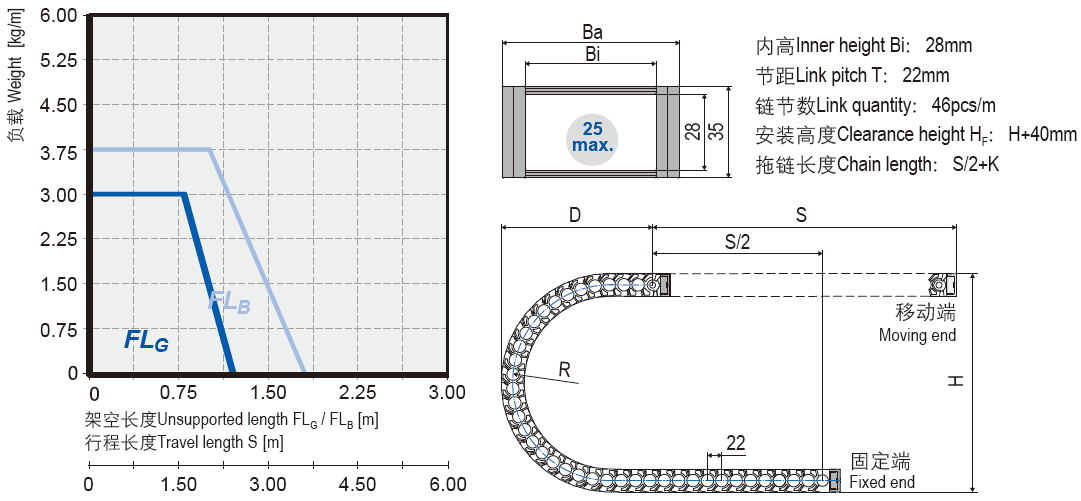

	架空长度	≤ 1.0m		速度/ 加速度 FL_G	≤ 3 [m/s] / 8 [m/s² ]
	滑行距离	不适用		速度/ 加速度 FL_B	≤ 2 [m/s] / 4 [m/s² ]
	竖直悬挂	≤ 5m		滑行速度/ 加速度	不适用
	垂直站立	≤ 0.5m		允许温度	-40℃ ~120℃
	侧向架空	≤ 0.5m		阻燃等级	UL94 HB

▊预装拖链订购编码

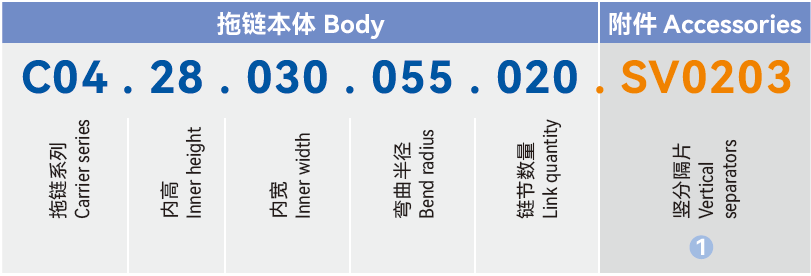

① SV0203: 每间隔2pcs空链节安装3pcs竖分隔

▊ CSB静音型电缆拖链安装说明

▊拖链安装尺寸

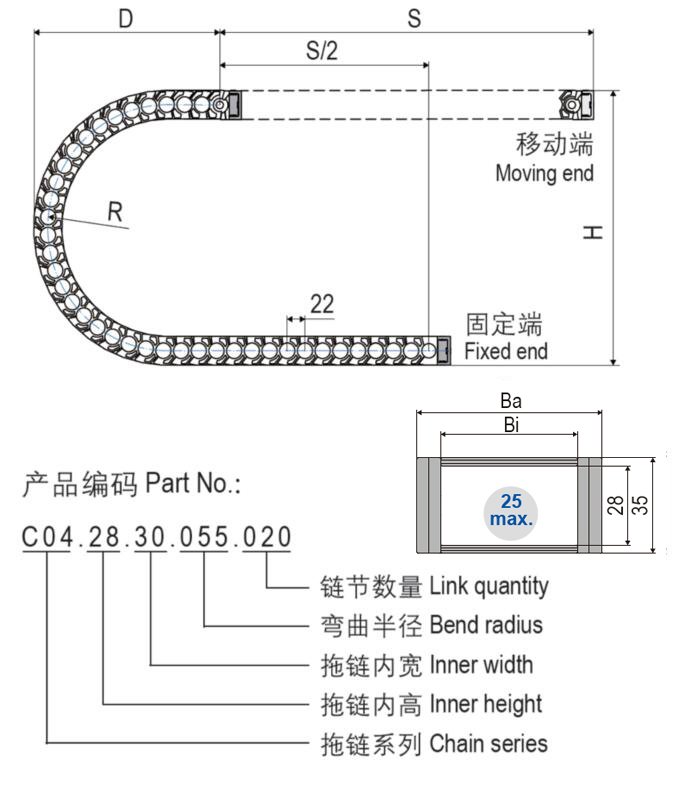

静音无尘电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R	055	075	100	150
H	180	220	270	370
D	108	128	153	203
K	220	280	360	520

*实际安装高度：H_F=H+15mm（负载 0.3kg/m)
