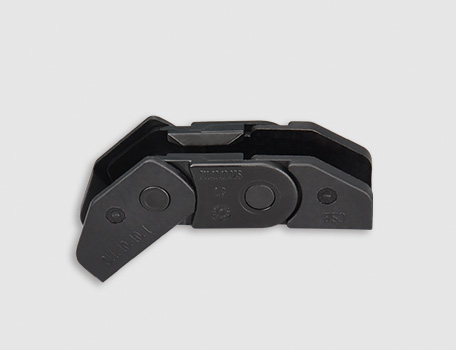

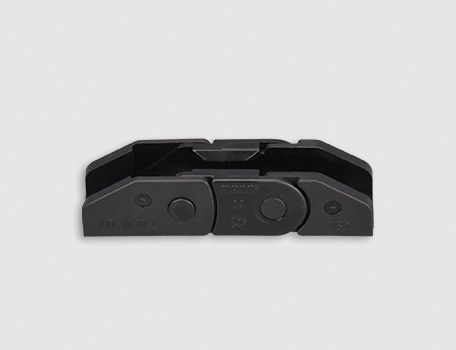

C11.10微型易填充电缆拖链

产品特性

C11.10微型塑料拖链体积极小，基于一片式设计重量轻特别适用于高速运动。C11.10微型塑料拖链适用于较小安装空间，多种尺寸规格可选。
● 长期使用温度：-40/+80℃

● 内高Hi：10 mm
● 内宽Bi：10-20 mm
● 弯曲半径R：18-38 mm
● 节距Pitch：20 mm

标准规格查询

C11.10微型易填充电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

*订货周期 [wks]：

订购产品

结构图片

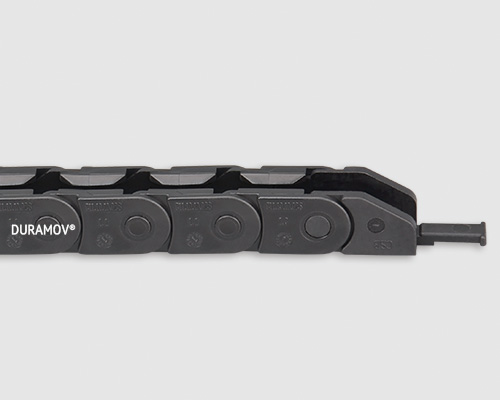

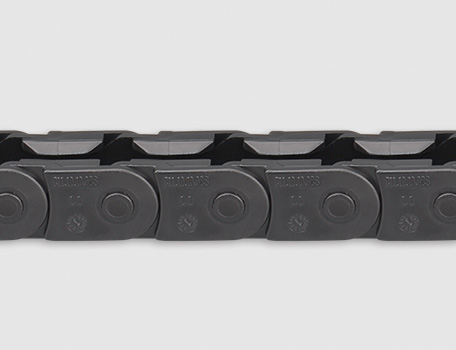

▊C11.10微型电缆拖链

C11.10微型电缆拖链

▊产品特性

C11系列微型电缆拖链体积极小，基于一片式设计重量轻特别适用于高速运动。C11微型电缆拖链适用于较小安装空间，多种尺寸规格可选。
●拖链内高10mm，内宽10-20mm
●小节距设计实现低噪音顺畅运行
●一片式设计，不可打开
●非常轻便，低成本，较小的内高和转弯半径

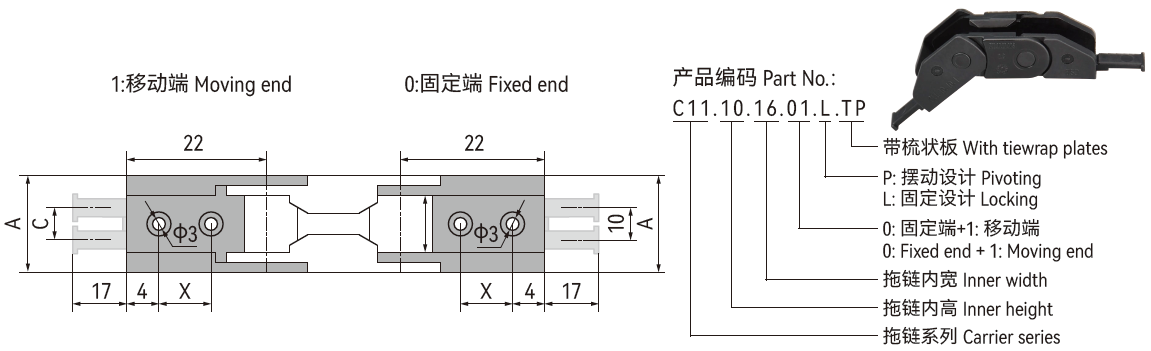

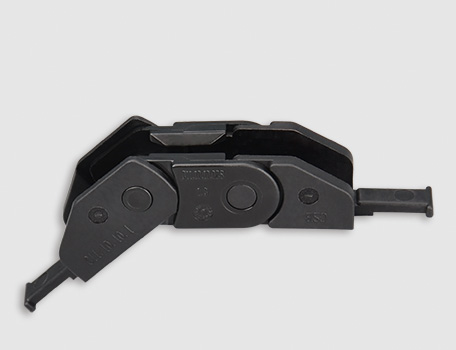

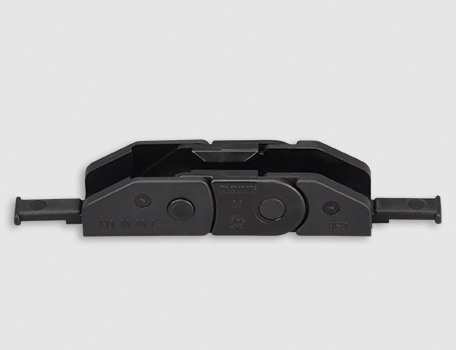

▊拖链接头尺寸


无梳妆板接头编码（固定）	带梳妆板接头编码（固定）	无梳妆板接头编码（摆动）	带梳妆板接头编码（摆动）	拖链内宽 [mm]	A [mm]	X [mm]	C [mm]	齿数 [pcs]
C11.10.10.01.L	/	C11.10.10.01.P	/	10	16.5	8	/	/
C11.10.16.01.L	C11.10.16.01.L.TP	C11.10.16.01.P	C11.10.16.01.P.TP	16	22.5	8	10	2
C11.10.20.01.L	C11.10.20.01.L.TP	C11.10.20.01.P	C11.10.20.01.P.TP	20	26.5	8	10	2

* 根据要求提供

▊技术参数

	架空长度	≤ 0.5m		速度/ 加速度 FL_G	≤ 3 [m/s] / 8 [m/s² ]
	滑行距离	不适用		速度/ 加速度 FL_B	≤ 2 [m/s] / 4 [m/s² ]
	竖直悬挂	≤ 5m		滑行速度/ 加速度	不适用
	垂直站立	≤ 0.5m		允许温度	-40℃ ~120℃
	侧向架空	≤ 0.5m		阻燃等级	UL94 V2

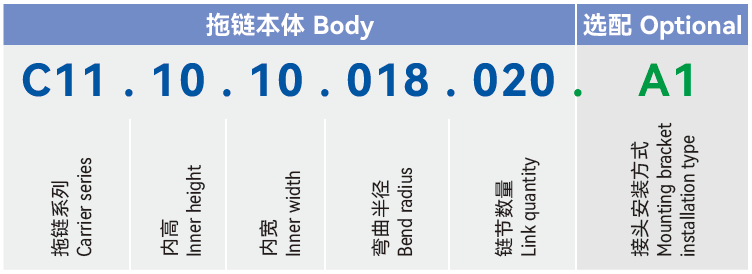

▊预装拖链订购编码


▊ CSB微型易填充电缆拖链安装说明

扭转并卡合压装电缆扭转并分开

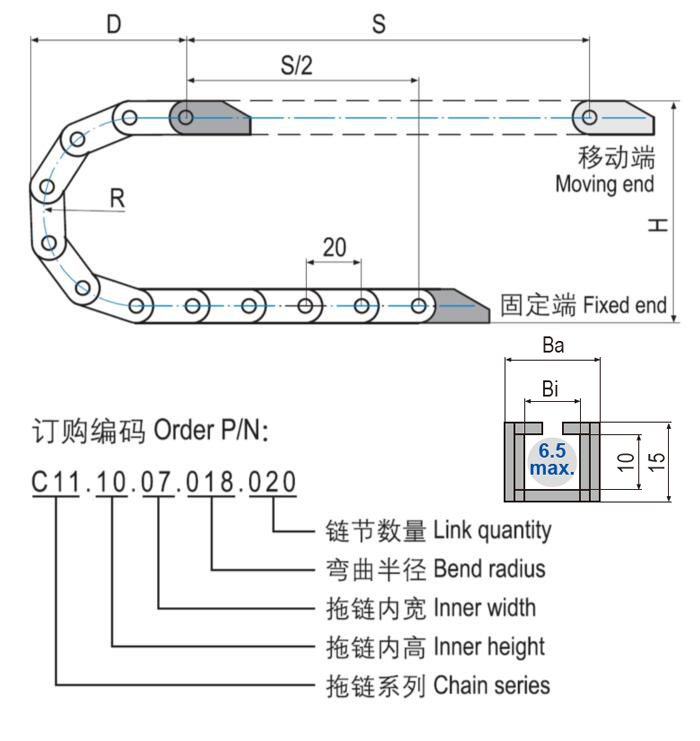

▊拖链安装尺寸

微型易填充电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R	018	028	038
H	51	71	91
D	56	66	76
K	100	130	160

*实际安装高度：H_F=H+10mm（负载 0.2kg/m)

▊接头安装方式

微型易填充电缆拖链接头安装方式

*C11.10拖链接头安装方式示意图
*A1|A2|A3|A4订购预装配拖链请注明安装方式

▊C11.10.Bi.01.P

微型易填充电缆拖链特殊配置

*推荐架空长行程拖行应用
