产品特性

●封闭式保持器设计

●自动调节轴安装平行误差

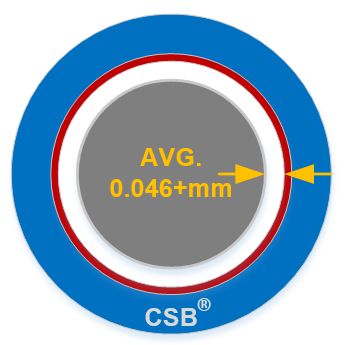

●滑动层低启动摩擦材料TEFPLAS^®G

●保持器材料采用表面硬化铝合金

●自润滑免维护

●无噪音高速运行

标准精度

补偿间隙

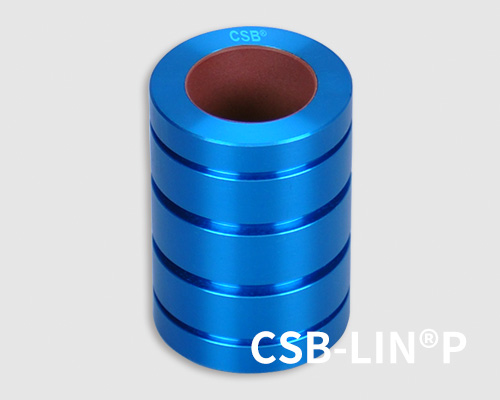

LINPG-11RS调心精密直线轴承

产品编码：

d1 F8[mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2 h7[mm]：

B h10[mm]：

B1 H10[mm]：

dn H10[mm]：

s H10[mm]：

O H10[mm]：

do h10[mm]：

e [mm]：

ds h10[mm]：

R [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wks]：

下载CAD

加入购物车

订购产品

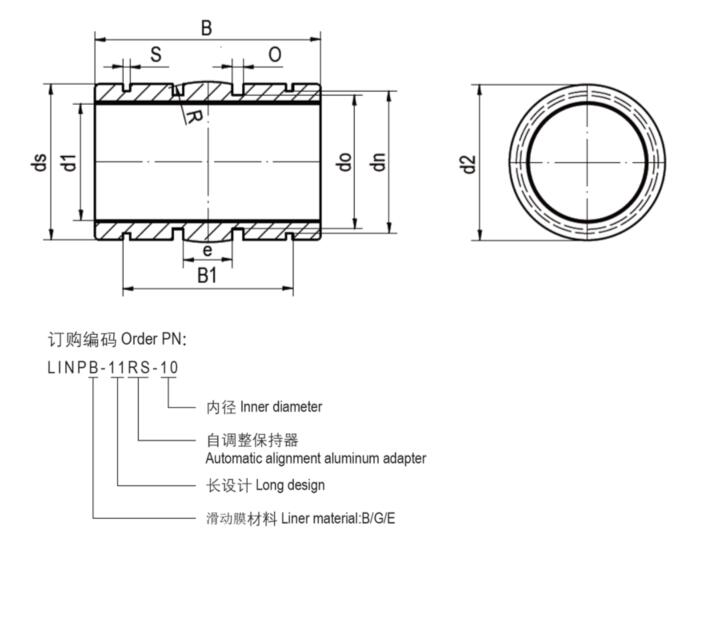

结构图片

▊CSB-LIN® P 精密直线轴承滑动膜材料TEFPLAS^®

TEFPLAS^® B 是综合高承载与耐磨特性的标准材料，适用于硬度HRC35以上钢轴或硬质阳极氧化铝轴；

TEFPLAS^® G 出色的耐磨性能，较低的启动摩擦力，适用于硬轴、硬质阳极氧化铝轴；

TEFPLAS^® E 符合FDA食品接触安全材料，适用于不锈钢轴或铝轴。

▊LINPG-11RS精密直线轴承承载能力

产品编码	轴径	座孔	最大许可动载荷	最大许可静载荷	重量
产品编码	[mm]	[mm] H7	[N]	[N]	[g]
LINPG-11RS-08	8	16	1600	3200	8
LINPG-11RS-10	10	19	2320	4640	15
LINPG-11RS-12	12	22	3072	6144	18
LINPG-11RS-16	16	26	4608	9216	39
LINPG-11RS-20	20	32	7200	14400	42
LINPG-11RS-25	25	40	11600	23200	119
LINPG-11RS-30	30	47	16320	32640	149
LINPG-11RS-40	40	62	25600	51200	333
LINPG-11RS-50	50	75	40000	80000	823

精密轴

AS表面硬化铝轴-适配LIN直线轴承；
CS硬铬钢轴-性价比更高；
ES不锈钢304轴-适合化学液体；
可提供轴端加工和打孔服务

详情

▊CSB-LIN®P精密直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

CSB-LIN®P精密直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与轴承的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。

CSB®LINP-11RS调心精密直线轴承 1231 次

出版时间 09-2021

文件类型 PDF文件

出版序号 CSB/CAT.062E

文件大小 463KB

1231 次

立即下载
