产品特性

●开口式保持器设计

●尺寸精度与金属滚珠直线轴承保持一致

●滑动层低启动摩擦材料TEFPLAS^®G

●保持器材料采用表面硬化铝合金

●自润滑免维护

●配合支撑轴应用

标准精度

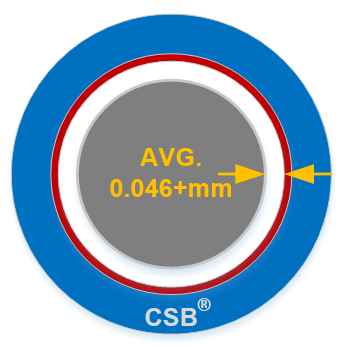

补偿间隙

LINPG-11RK开口式精密直线轴承

产品编码：

d1 F8[mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2 h7[mm]：

B h10[mm]：

B1 H10[mm]：

dn H10[mm]：

s H10[mm]：

O H10[mm]：

do h10[mm]：

e [mm]：

W [mm]：

a +0.1[mm]：

h [mm]：

h ±0.2[mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wks]：

下载CAD

加入购物车

订购产品

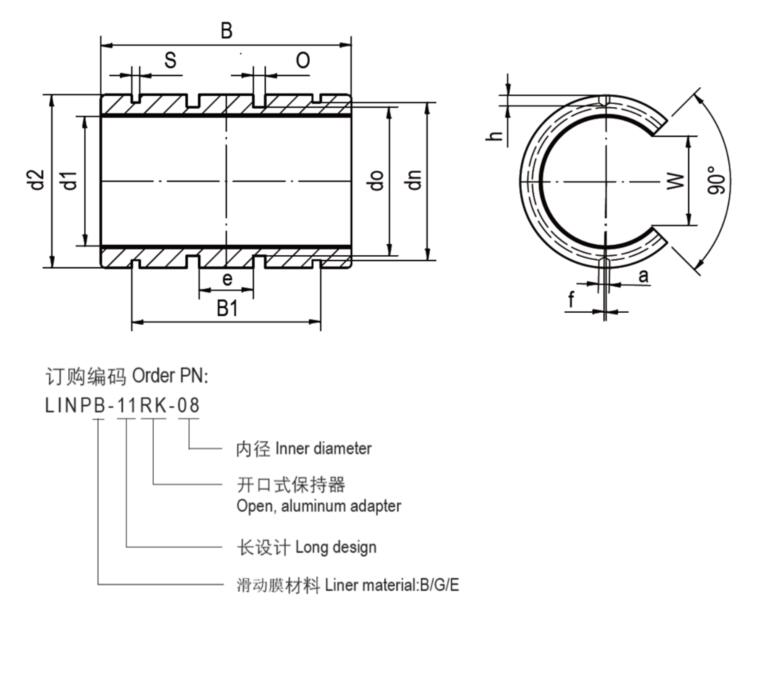

结构图片

▊CSB-LIN® P 精密直线轴承滑动膜材料TEFPLAS^®

TEFPLAS^® B 是综合高承载与耐磨特性的标准材料，适用于硬度HRC35以上钢轴或硬质阳极氧化铝轴；

TEFPLAS^® G 出色的耐磨性能，较低的启动摩擦力，适用于硬轴、硬质阳极氧化铝轴；

TEFPLAS^® E 符合FDA食品接触安全材料，适用于不锈钢轴或铝轴。

▊LINPG-11RK精密直线轴承承载能力

产品编码	最大许可动载荷 [N]			最大许可静载荷 [N]			重量
产品编码	0°	90°	180°	0°	90°	180°	[g]
LINPG-11RK-08	1600	1380	500	3200	2760	1000	8
LINPG-11RK-10	2320	2000	725	4640	4002	1450	11
LINPG-11RK-12	3072	2649	960	6144	5299	1920	15
LINPG-11RK-16	4608	3974	1440	9216	7948	2880	21
LINPG-11RK-20	7200	6210	2250	14400	12420	4500	42
LINPG-11RK-25	11600	10005	3625	23200	20010	7250	70
LINPG-11RK-30	16320	14076	5100	32640	28152	10200	132
LINPG-11RK-40	25600	22080	8000	51200	44160	16000	278
LINPG-11RK-50	40000	34500	12500	80000	69000	25000	479

支撑轴

窄矮型设计轴支撑；标准型设计轴支撑； 10种不同尺寸常备库存；可选配3种轴材料：AS表面硬化铝轴，CS硬铬钢轴，ES不锈钢304轴

详情

精密轴

AS表面硬化铝轴-适配LIN直线轴承；
CS硬铬钢轴-性价比更高；
ES不锈钢304轴-适合化学液体；
可提供轴端加工和打孔服务

详情

▊CSB-LIN®P精密直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

CSB-LIN®P精密直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与轴承的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。

CSB®LINP-11RK开口式精密直线轴承 1419 次

出版时间 09-2021

文件类型 PDF文件

出版序号 CSB/CAT.062E

文件大小 471KB

1419 次

立即下载

CSB-LIN®

塑料直线轴承查询器

view tools

CSB-LIN® 塑料直线轴承查询器

▊CSB-LIN®塑料直线轴承查询系统V1.0©是包含了LIN塑料直线轴承以及LINP精密直线轴承，系统基于CSB®实验室测试数据以及轴承材料相结合分析计算，您可以先选择需要的轴承类型，通过输入轴承载荷、速度、轴承数量以及相关位置信息等参数进行模拟计算，系统会根据输入参数校核直线轴承类型符合性，输出轴承负载安全性、负载与驱动力位置合理性、运行速度以及系统所需最小驱动力等数据。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；安装校核2：1法则与最小驱动力校核数据中轴承摩擦系数采用0.25计算。CSB®建议在设备上需再次做测试验证以符合实际使用要求。

▊CSB-LIN®塑料直线轴承查询系统输出结果仅供设计选型参考，不可作为最终轴承符合性判定依据；如有疑问请与CSB®销售工程师联系。
