产品特性

●方法兰保持器设计

●尺寸精度与金属滚珠直线轴承保持一致

●滑动层材料FDA等级TEFPLAS^®E

●保持器材料采用表面硬化铝合金

●自润滑免维护

●无噪音高速运行

标准精度

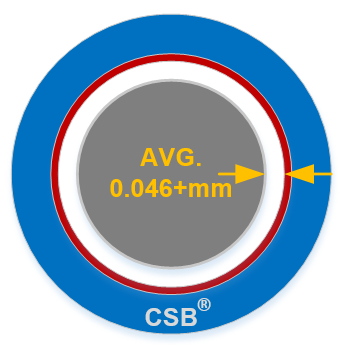

补偿间隙

LINPE-11RT方法兰精密直线轴承

产品编码：

d1 F8[mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2 h7[mm]：

d3 [mm]：

B [mm]：

dt ±0.15[mm]：

Bf [mm]：

ts [mm]：

db[mm]：

ds[mm]：

K ±0.15[mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wks]：

下载CAD

加入购物车

订购产品

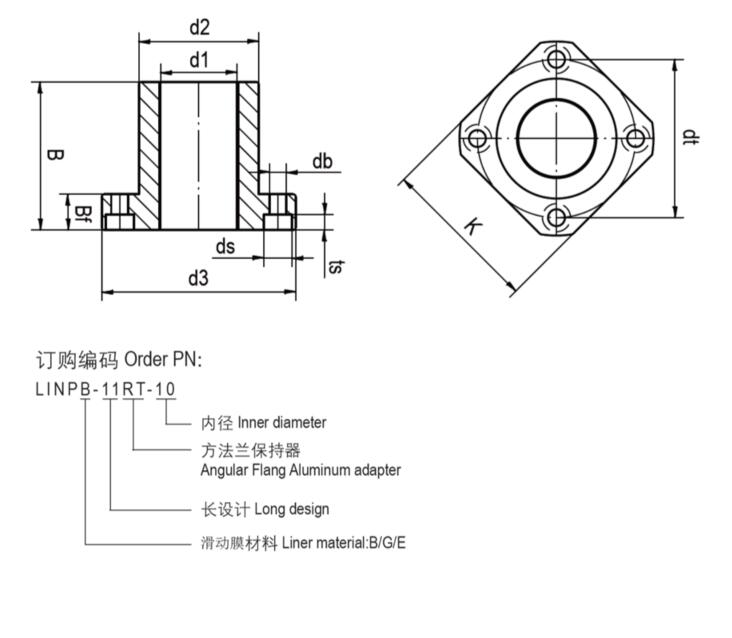

结构图片

▊LINPE-11RT精密直线轴承承载能力

产品编码	轴径	座孔	最大许可动载荷	最大许可静载荷	重量
产品编码	[mm]	[mm] H7	[N]	[N]	[g]
LINPE-11RT-08	8	16	1200	2400	20
LINPE-11RT-10	10	19	1740	3480	34
LINPE-11RT-12	12	22	2304	4608	43
LINPE-11RT-16	16	26	3456	6912	54
LINPE-11RT-20	20	32	5400	10800	91
LINPE-11RT-25	25	40	8700	17400	154
LINPE-11RT-30	30	47	12240	24480	266
LINPE-11RT-40	40	62	19200	38400	555
LINPE-11RT-50	50	75	30000	60000	852

精密轴

AS表面硬化铝轴-适配LIN直线轴承；
CS硬铬钢轴-性价比更高；
ES不锈钢304轴-适合化学液体；
可提供轴端加工和打孔服务

详情

▊CSB-LIN®P精密直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

CSB-LIN®P精密直线轴承安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与轴承的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。

CSB®LINP-11RT方法兰精密直线轴承 1164 次

出版时间 09-2021

文件类型 PDF文件

出版序号 CSB/CAT.062E

文件大小 488KB

1164 次

立即下载
