产品特性

● 导电性优良的自润滑材料。主要因用于高载荷下导电性需求。
● 连续使用温度：-40℃/+140℃；
● 专用于要求抗静电场合；
● 适合低速运动；
● 较高的承载能力。

材料性能	标准	单位	CSB-EPB9
一般性能
颜色	-	-	黑色
密度	ISO1183	g/cm³	1.28
最大吸湿率，50%RH	ISO62	%	1.3
最大吸水率	ISO62	%	6.5
对钢动摩擦系数	ITS025	µ	0.10-0.40
极限PV值	ITS026	N/mm²×m/s	0.35
机械性能
弯曲模量	ISO178	MPa	10000
弯曲强度	ISO178	MPa	250
最大静载荷	ITS027	MPa	105
最大动载荷	ITS028	MPa	58
邵氏硬度	ISO868	D	82
物理和热性能
连续运行温度	ITS029	℃	+140
短时运行温度	ITS029	℃	+180
最低运行温度	ITS029	℃	-40
导热性	ISO22007	W/m/K	0.60
线性热膨胀系数	ISO11359	K^-1×10^-5	11
阻燃等级	UL94	Class	HB
导电性能
体电阻率	IEC60093	Ω·cm	<10³
面电阻率	IEC60093	Ω	<10³

*ITS：CSB内部测试标准 **除非特殊说明测试温度为23℃

标准规格查询

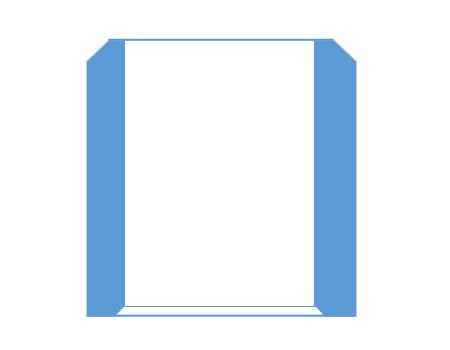

直筒轴承

法兰轴承

止推垫片

EPB9工程塑料轴承

产品编码：

d1 [mm]：

d2 [mm]：

L_h13 [mm]：

d3_d13 [mm]：

T [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2-最大公差 [mm]：

d2-最小公差 [mm]：

T-最大公差 [mm]：

T-最小公差 [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wsk]：

订购产品

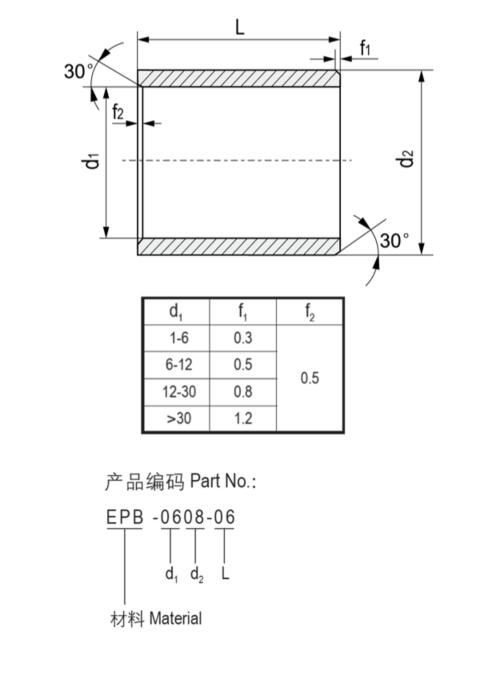

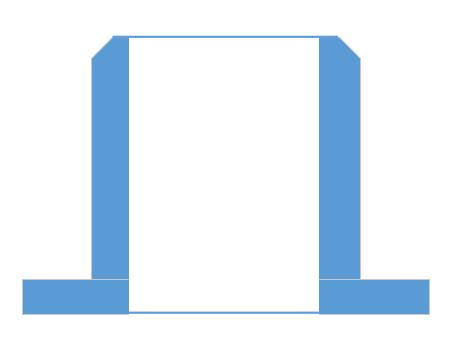

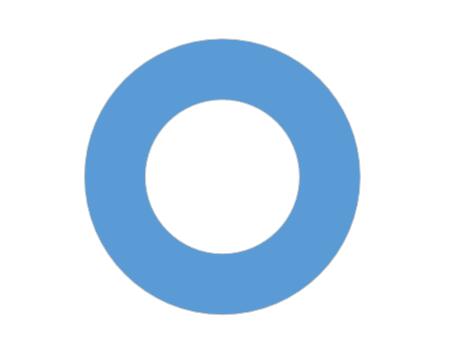

结构图片

▊轴承PV值

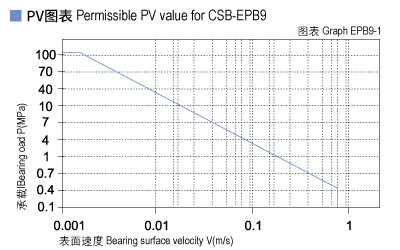

CSB-EPB9系列轴承最大运行PV值为0.35N/mm² x m/s；由此决定轴承所承受的载荷与速度成反比，详细查阅图表EPB9-1。

EPB9_01-Plastic plain bearings PV value.jpg

▊轴承的载荷、速度、温度

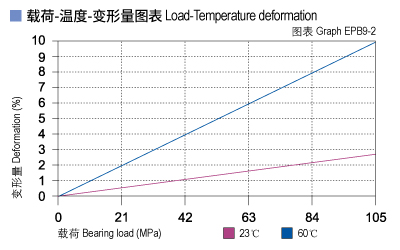

CSB-EPB9系列轴承可承受最大静载荷为105Mpa，在此载荷下轴承的最大压缩变形量参考图表EPB9-2，轴承实际工作载荷略小于105Mpa，载荷还受到运行速度以及温度的影响，速度越快 (Vmax：0.8m/s) 会导致摩擦温度上升，而温度上升 (Tmax：140℃) 会导致轴承的承载能力逐渐减弱，载荷随轴承工作温度变化情况参考图表EPB9-3。

EPB9_02-Plastic plain bearings load.jpg EPB9_03-Plastic plain bearings load and tepmerature.jpg

▊轴承的摩擦系数、磨损、轴材料

▊摩擦系数

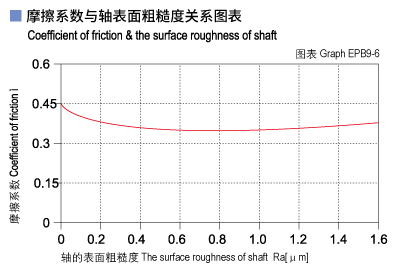

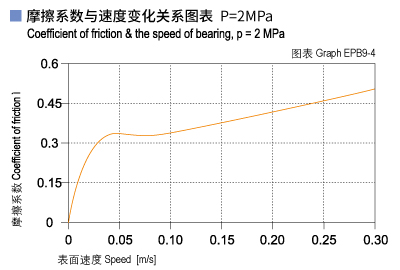

图表EPB9-4表明CSB-EPB9轴承的摩擦系数相对其它塑料轴承较高，这主要是由于此轴承材料内部植入了导电纤维的原因；这就决定了此轴承在有润滑的情况下摩擦系数更好。图表EPB9-5表明CSB-EPB9轴承的摩擦系数同样会随着载荷的增加而逐步降低；图表EPB9-6表明CSB-EPB9轴承的摩擦系数在轴粗糙度为Ra0.1～0.5之间时随着轴粗糙度的增大而逐步减低，而当轴表面粗糙度在Ra0.5～1.6之间时却影响较小。

CSB-EPB9	干运行	油脂	油	水
摩擦系数μ	0.10~0.40	0.09	0.04	0.04

EPB9_04-Plastic plain bearings friction and speed.jpg EPB9_05-Plastic plain bearings friction and load.jpg EPB9_06-Plastic plain bearings friction and surface roughness of shaft.jpg

▊磨损与轴材料

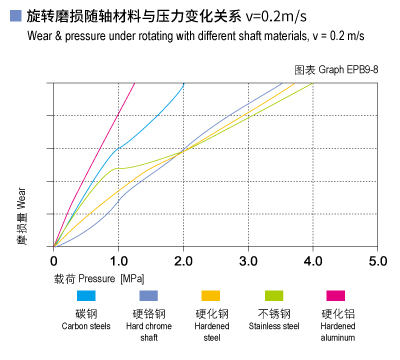

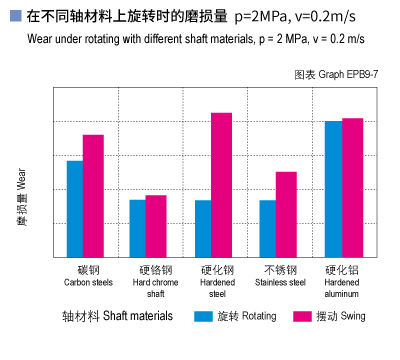

图表EPB9-7与图表EPB9-8表明了CSB-EPB9轴承在不同轴材料上旋转运动磨损情况。由此可以看出在低载荷旋转运动时，硬铬钢轴比较适合，而在高载旋转运动时，硬化钢轴比较适合。

EPB9_07-Plastic plain bearings wear and shaft materials.jpg EPB9_08-Plastic plain bearings wear and load.jpg

▊化学抗性

CSB-EPB9塑料轴承能抵抗弱碱以及各类润滑油的腐蚀。

▊ 吸水性

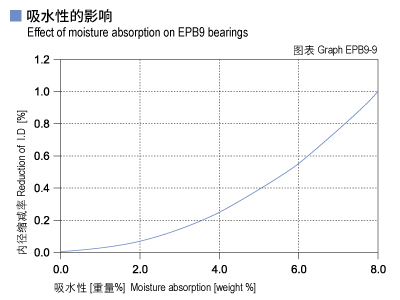

在标准大气压中，CSB-EPB9塑料轴承的吸水率为1.3%，浸泡水中最大平衡吸水率为6.5%；由于此吸水率的特性，我们必须考虑此轴承的应用环境。

EPB9_09-Plastic plain bearings moisture absorption.jpg

▊抗UV性能

CSB-EPB9长久暴露在紫外线下材料性能基本都不会发生改变。

轴承安装

CSB-EPB9塑料轴承压装后公差

直径 [mm]	压装后公差 E10 [mm]	安装孔径 H7 [mm]	配合轴径 h9 [mm]
>0～3	+0.014～+0.054	0～+0.010	0～-0.025
>3～6	+0.020～+0.068	0～+0.012	0～-0.030
>6～10	+0.025～+0.083	0～+0.015	0～-0.036
>10～18	+0.032～+0.102	0～+0.018	0～-0.043
>18～30	+0.040～+0.124	0～+0.021	0～-0.052
>30～50	+0.050～+0.150	0～+0.025	0～-0.062
>50～80	+0.060～+0.180	0～+0.030	0～-0.074
>80～120	+0.072～+0.212	0～+0.035	0～-0.087
>120～180	+0.085～+0.245	0～+0.040	0～-0.100

▊CSB-EPB®工程塑料轴承查询系统V2.0©是基于CSB®实验室大量的测试数据分析计算，您可以通过输入轴承载荷、速度以及温度等参数进行模拟计算，系统会根据输入参数校核各种材料数据，最终输出材料适配数据。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数要求，系统数据校核具有一定的局限性；CSB®建议在设备上需再次做测试验证是否符合实际使用要求。

▊CSB-EPB®工程塑料轴承查询系统输出数据信息仅供设计选型参考，不可作为最终轴承材料符合性判定依据；如有疑问请与CSB®销售工程师联系。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；CSB®建议在设备上需再次做测试验证符合实际使用要求。

▊DURAPLAS®自润滑半成品查询系统输出数据仅供设计选型参考，不可作为最终材料符合性判定依据；如有疑问请与CSB®销售工程师联系。

CSB-EPB9工程塑料轴承

文件类型 PDF文件

文件大小 582KB

出版时间 09-2021

出版序号 CSB/CAT.062E

立即下载

305 次

化学介质	EPB9轴承材料抗性
酒精	完全抵抗
碳氢化合物	完全抵抗
无添加剂油和脂	完全抵抗
燃油	完全抵抗
弱酸	部分抵抗
强酸	无抵抗
弱碱	完全抵抗
强碱	部分抵抗

▊ CSB®轴承材料化学抗性查询

请选择需要查询的轴承材料与化学介质...

▊CSB®轴承材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果，并未考虑其它温度以及化学介质混合液对CSB®轴承材料化学抗性的影响；因此，查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB轴承零件之前需要在实际使用条件下进行测试验证轴承的适用性。
