产品特性

● 适用于软轴

● 耐磨性高

● 最高使用温度+200℃

● 高化学抗性

● 高弹性

材料性能	标准	单位	CSB-EPB26
一般性能
颜色	-	-	白色
密度	ISO1183	g/cm³	1.51
最大吸湿率，50%RH	ISO62	%	0.1
最大吸水率	ISO62	%	0.2
对钢动摩擦系数	ITS025	µ	0.15-0.20
极限PV值	ITS026	N/mm²×m/s	0.50
机械性能
弯曲模量	ISO178	MPa	4500
弯曲强度	ISO178	MPa	95
最大静载荷	ITS027	MPa	55
最大动载荷	ITS028	MPa	22
邵氏硬度	ISO868	D	74
物理和热性能
连续运行温度	ITS029	℃	+200
短时运行温度	ITS029	℃	+240
最低运行温度	ITS029	℃	-40
导热性	ISO22007	W/m/K	0.24
线性热膨胀系数	ISO11359	K^-1×10^-5	3
阻燃等级	UL94	Class	V0
导电性能
体电阻率	IEC60093	Ω·cm	>10¹²
面电阻率	IEC60093	Ω	>10¹²

*ITS：CSB内部测试标准 **除非特殊说明测试温度为23℃

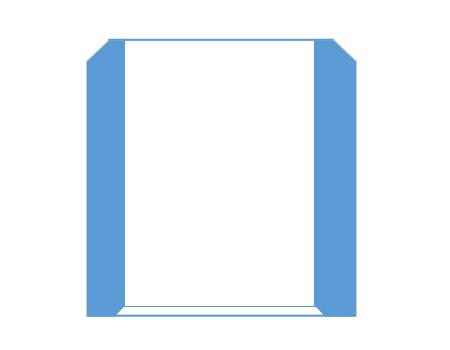

直筒轴承

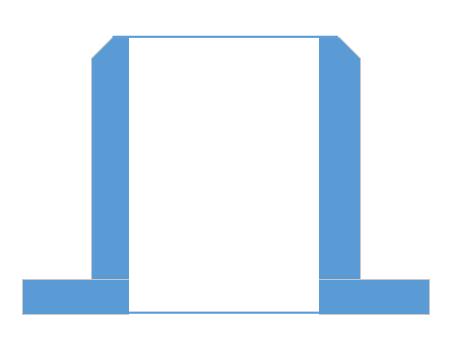

法兰轴承

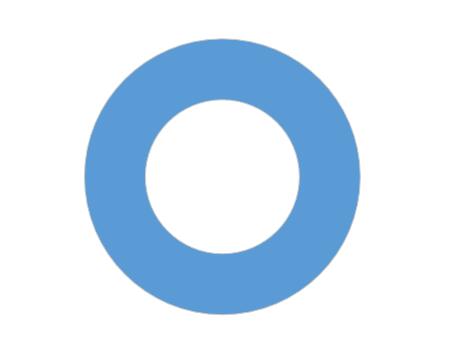

止推垫片

EPB26工程塑料轴承

产品编码：

d1 [mm]：

d2 [mm]：

L_h13 [mm]：

d3_d13 [mm]：

T [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2-最大公差 [mm]：

d2-最小公差 [mm]：

T-最大公差 [mm]：

T-最小公差 [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wsk]：

下载CAD

加入购物车

订购产品

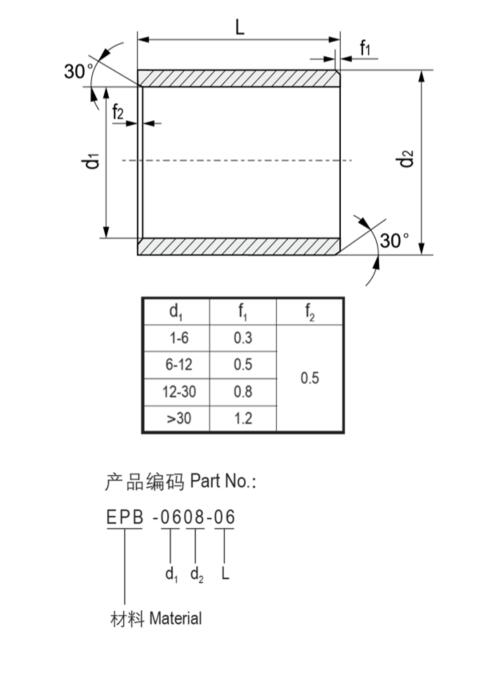

结构图片

▊轴承PV值

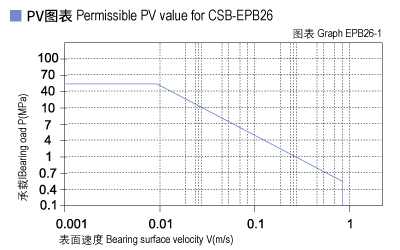

CSB-EPB26系列轴承最大运行PV值0.50N/mm² x m/s；由此决定轴承所承受的载荷与速度成反比，详细查阅图表EPB26-1。

EPB26_01-Plastic plain bearings PV value.jpg

▊轴承的载荷、速度、温度

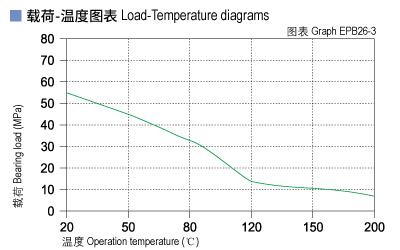

CSB-EPB26系列轴承可承受最大静载荷为55Mpa，在此载荷下轴承的最大压缩变形量参考图表EPB26-2，轴承实际工作载荷略小于55Mpa，载荷还受到运行速度以及温度的影响，速度越快 (Vmax：0.9m/s) 会导致摩擦温度上升，而温度上升 (Tmax：200℃) 会导致轴承的承载能力逐渐减弱，载荷随轴承工作温度变化情况参考图表EPB26-3。

EPB26_02-Plastic plain bearings load.jpg EPB26_03-Plastic plain bearings load and tepmerature.jpg

▊轴承的摩擦系数、磨损、轴材料

▊摩擦系数

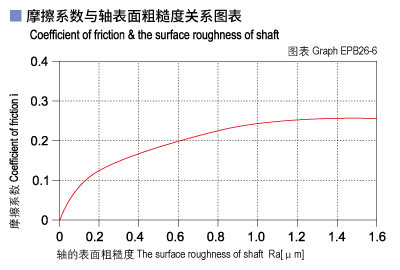

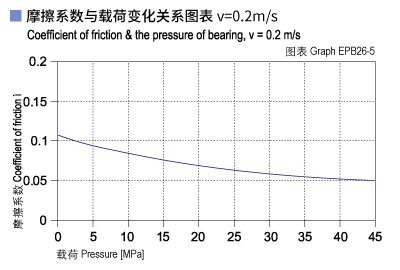

图表EPB26-4表明CSB-EPB26轴承的摩擦系数在载荷保持不变的情况下受运行速度的增加影响相对较小；图表EPB26-5表明CSB-EPB26轴承在保持速度不变的情况下，载荷从0增加到45Mpa过程中摩擦系数会逐步降低，而当载荷高于45Mpa时摩擦系数随着载荷的增加影响较小。图表EPB26-6表明CSB-EPB26轴承的摩擦系数会随着轴表面粗糙度的增大而逐渐升高，我们推荐合适的轴粗糙度为Ra0.1～0.6um。

CSB-EPB26	干运行	油脂	油	水
摩擦系数μ	0.15~0.20	0.09	0.04	0.04

EPB26_04-Plastic plain bearings friction and speed.jpg EPB26_05-Plastic plain bearings friction and load.jpg EPB26_06-Plastic plain bearings friction and surface roughness of shaft.jpg

▊磨损与轴材料

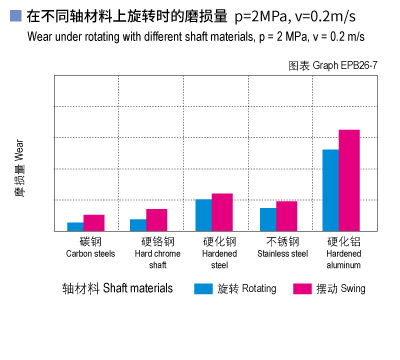

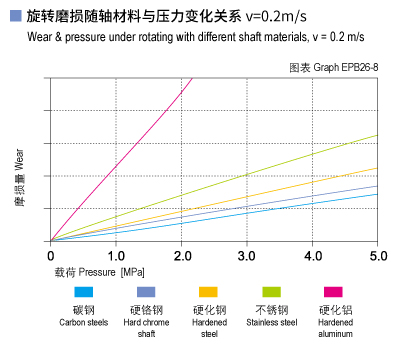

图表EPB26-7与图表EPB26-8表明CSB-EPB26轴承同时适合用于硬质轴或软轴，在硬化钢轴和不锈钢轴上运行同样出色；但是硬化铝轴不适合用于CSB-EPB26轴承。图表EPB26-7表明CSB-EPB26轴承在做旋转运动下的磨损要略好于摆动运动下的磨损。

EPB26_07-Plastic plain bearings wear and shaft materials.jpg EPB26_08-Plastic plain bearings wear and load.jpg

▊化学抗性

CSB-EPB26塑料轴承具有很好的化学抗性，能抵抗绝大多数酸碱。

▊吸水性

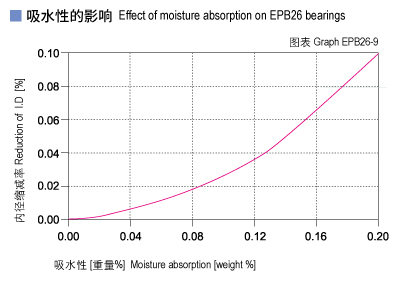

在标准大气压中，CSB-EPB26塑料轴承的吸水率极低小于0.1%，浸泡水中最大平衡吸水率小于0.1%；因此材料不会吸水而发生性能和尺寸变化，适合用于潮湿环境甚至水下。

EPB26_09-Plastic plain bearings moisture absorption.jpg

▊抗UV性能

CSB-EPB26长久暴露在紫外线下材料表面会发生蜕变，抗压强度会下降。

轴承安装

CSB-EPB26塑料轴承安装配合公差

直径 [mm]	压装后公差 E10 [mm]	安装孔径 H7 [mm]	配合轴径 h9 [mm]
>0～3	+0.014～+0.054	0～+0.010	0～-0.025
>3～6	+0.020～+0.068	0～+0.012	0～-0.030
>6～10	+0.025～+0.083	0～+0.015	0～-0.036
>10～18	+0.032～+0.102	0～+0.018	0～-0.043
>18～30	+0.040～+0.124	0～+0.021	0～-0.052
>30～50	+0.050～+0.150	0～+0.025	0～-0.062
>50～80	+0.060～+0.180	0～+0.030	0～-0.074
>80～120	+0.072～+0.212	0～+0.035	0～-0.087
>120～180	+0.085～+0.245	0～+0.040	0～-0.100

化学介质	EPB26轴承材料抗性
酒精	完全抵抗
碳氢化合物	完全抵抗
无添加剂油和脂	完全抵抗
燃油	完全抵抗
弱酸	部分抵抗
强酸	部分抵抗
弱碱	完全抵抗
强碱	完全抵抗
